名称：HLK64KHz 普通型换能器 E 型（一体式）

型号：HLK-64-05E

频率：64KHz±5%

建议量程 ：0.25～5m

最小阻抗 ：500Ω±20％

电容量 ：1200pF±20％ @1KHz

灵敏度 ：空载驱动电压：500Vpp，距离 0.6m，

回波幅度 50mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:11.4°±10%，

锐度角:26.8°±10%

外壳材质 ：ABS

用途 ：超声波液位计，监控，防撞，安防

安装尺寸 ：底装螺纹：M60×2 或者 G2A

防护等级 ：IP68

重量 ：410g±5％

接线说明 一体：接口（3PIN,2.54mm 端子）：红正，白负，黑屏蔽线；

接口（3PIN,2.0mm 端子）： 白黑为温度传感器线（MF58-502F3470）

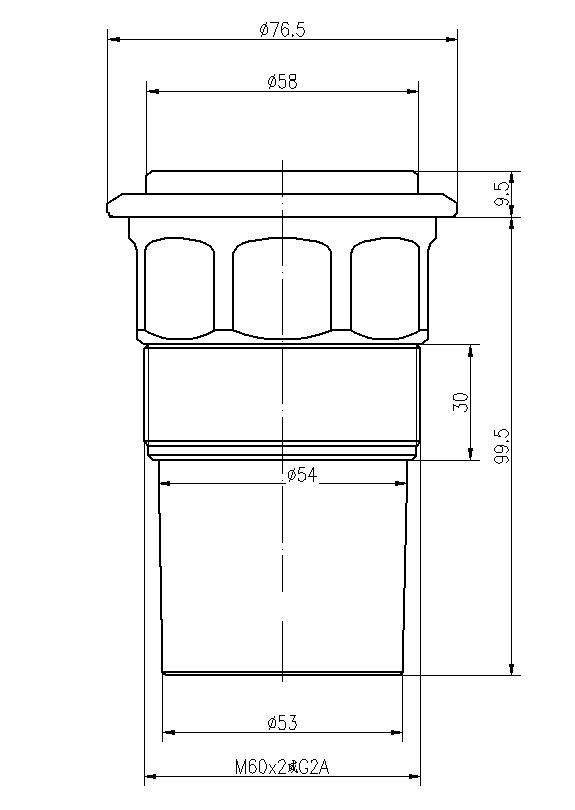

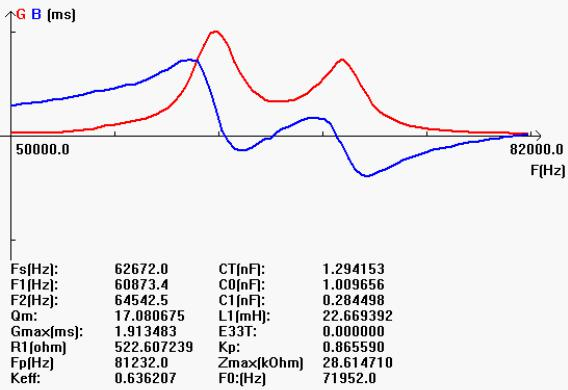

导纳曲线图                                   产品结构图
