名称 ：HLK100KHz 超声波换能器

型号 ：HLK-100-WO

频率 ：100KHz±5%

建议量程 ：0.15～2m

最小阻抗： 320Ω±20％

电容量 ：760pF±20％ @1KHz

灵敏度 ：带载驱动电压：300Vpp，距离 0.3m，

回波幅度 40 mV

工作电压 ：峰值电压＜800 Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:7.2°±10%，

锐度角:17.0°±10%

外壳材质 ：PVDF

用途 ：测距

防护等级 ：IP68

重量 ：46g±5％（线长：10cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

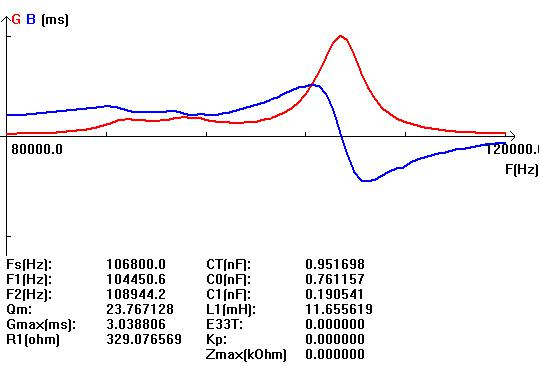

导纳曲线图                                        产品结构图
