名称 ：HLK200KHz 超声波换能器

型号 ：HLK-200-01K

频率： 200KHz±5%

建议量程 ：0.10～1.5m

最小阻抗 ：2300Ω±20％

电容量 ：370pF±20％ @1KHz

灵敏度 ：带载驱动电压：200Vpp，距离 0.3m，

回波幅度 6mV

工作电压 ：峰值电压＜450 Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:10°±10%，

锐度角:23°±10%

外壳材质 ：POM

用途 ：风速风向仪,气体流量计

安装尺寸 ：螺纹：M12*1.5

防护等级：IP68

重量 ：10g±5％（线长：22cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

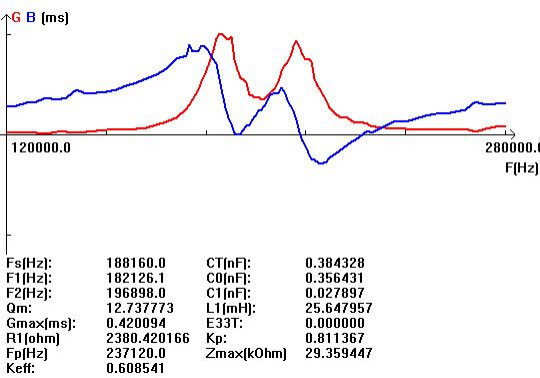

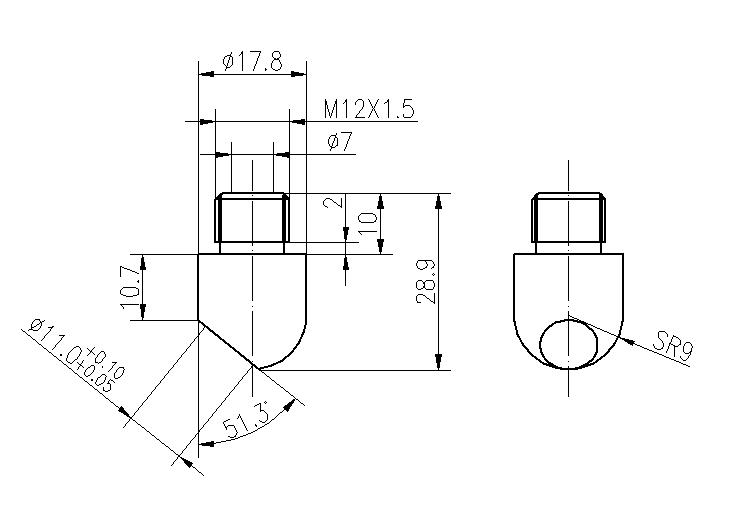

 导纳曲线图                                      产品结构图
