名称 ：HLK200KHz超声波换能器

型号 ：HLK-200-01TA

频率 ：200KHz±5%

建议量程：0.10～1.5m

最小阻抗： 360Ω±20％

电容量 ：650pF±20％ @1KHz

灵敏度 ：带载驱动电压：200Vpp，距离 0.3m，

回波幅度 6mV

工作电压 ：峰值电压＜450 Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:7°±10%，

锐度角:17°±10%

外壳材质 ：钛合金

用途 ：超声波燃气表

安装尺寸 ：14mm

防护等级 ：IP68

重量 ：8g±5％（线长：25cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

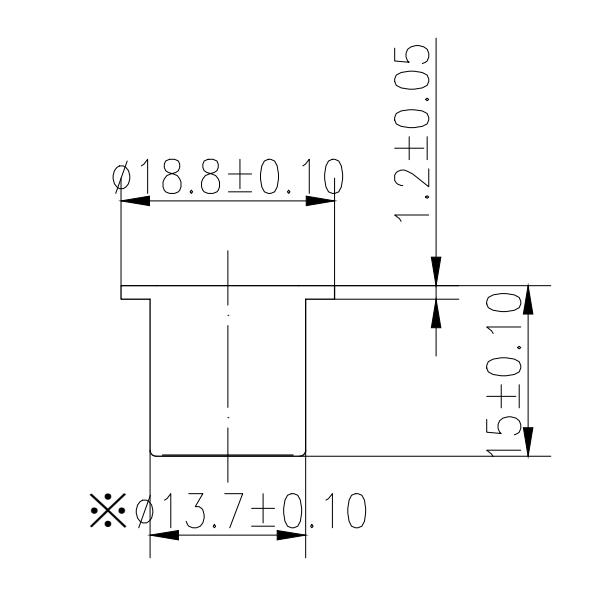

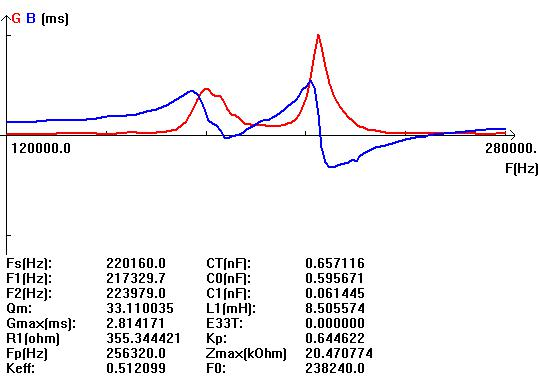

 导纳曲线图                                          产品结构图
