浩蓝电子-专业生产加工、定制各种超声波换能器

名称 ：HLK-100KHz 普通型换能器 G 型

型号 ：HLK-100-03G

频率 ：100KHz±5%

建议量程 ：0.15～3m

最小阻抗 ：600Ω±20％

电容量 ：1000pF±20％ @1KHz

灵敏度 ：空载驱动电压：200Vpp，距离 0.3m，

回波幅度 90mV

工作电压 ：峰值电压＜800Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:9°±10%，

锐度角:19°±10%

外壳材质 ：POM

安装尺寸 ：详见结构图

防护等级 ：IP68

重量 ：20g±5％（线长：20cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

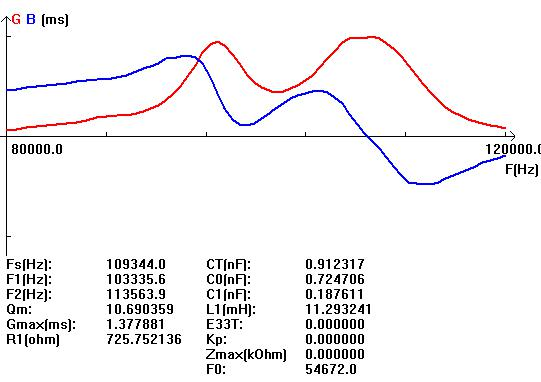

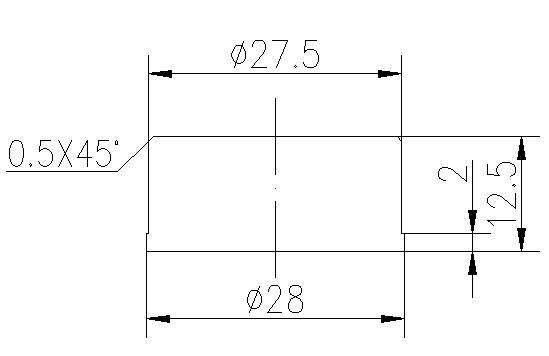

 导纳曲线图                          产品结构图
