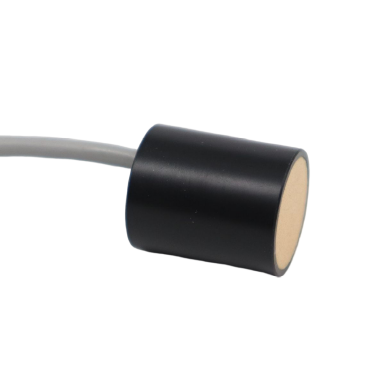

名称 :HLK125KHz 超声波换能器

型号 :HLK-125-02A

频率:125KHz±5%

建议量程: 0.12～2m

最小阻抗: 1100Ω±20％

电容量 :460pF±20％ @1KHz

灵敏度 :带载驱动电压：300Vpp，距离 0.3m， 回波幅度 15mV

工作电压:峰值电压＜1200 Vpp

工作温度:-40～+80℃

压力 :≤3 公斤或者 0.3MPa

角度:(波束宽度)半功率角@-3dB:12°±10%，

锐度角:29°±10%

外壳材质:POM

用途:超声波液位计，超声波传感器，超声波气体

流量计

安装尺寸:ø16*19

防护等级:IP68

重量:12g±5％（线长：20cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

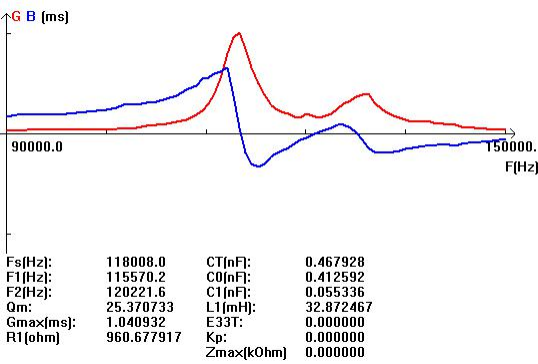

导纳曲线图                                              产品结构图
