名称 ：HLS-650KHz 泥位计换能器

型号 ：HLS-650-01ECL

频率 ：650KHz±5%

建议量程：0.3～25m

最小阻抗 ：75Ω±20％

电容量 ：1900pF±20％ @1KHz

灵敏度 :探头驱动电压：24 V、距离 0.3m、

回波幅度 850 mV

工作电压 ：峰值电压＜450Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:6.8°±10%，

锐度角:16.1°±10%

外壳材质： POM

用途 ：超声波流量计，水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：65g±5％（线长：2m）

接线说明 ：红：换能器＋，白：换能器－，黑：屏蔽线；（默认不带温度传感器）

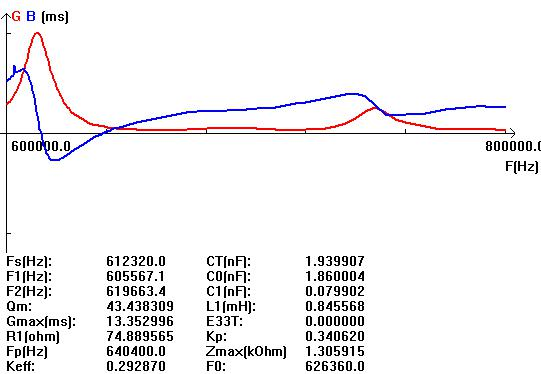

 导纳曲线图                                    产品结构图
