名称 ：HLS-1MHz 水声换能器

型号 ：HLS-1M-01PACL

频率 ：1MHz±5%

建议量程 ：0.05 ～ 3m

最小阻抗 ：170Ω±20％

电容量 ：1300pF±20％ @1KHz

灵敏度 ：探头驱动电压：24 V、距离 0.3m、

回波幅度 300 mV

工作电压 ：峰值电压＜300Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:4.5°±10%，

锐度角 10.5°±10%

外壳材质 ：S304

用途 ：超声波流量计，

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：140g±5％（线长：2m）

接线说明 ：红：换能器＋，白：换能器－，黑：屏蔽线；（默认不带温度传感器）

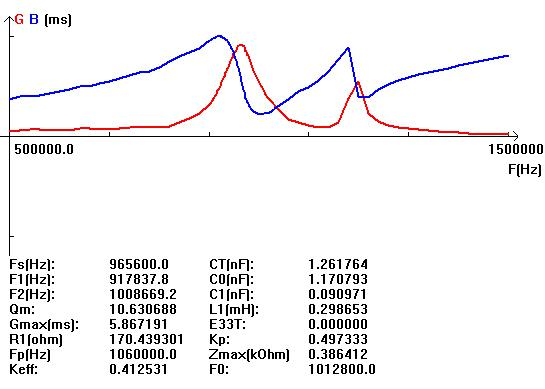

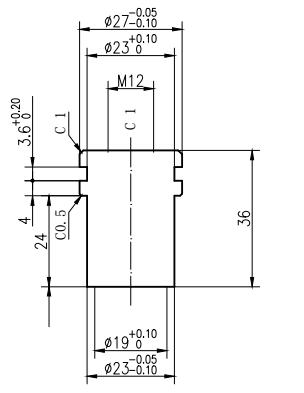

 导纳曲线图                                     产品结构图
