浩蓝电子-专业生产加工、定制各种超声波换能器

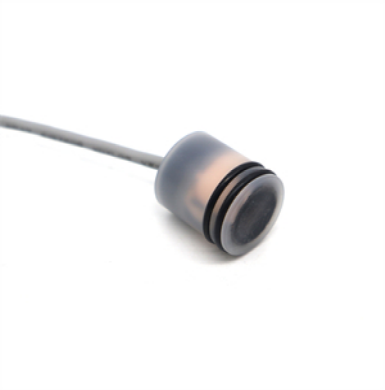

名称 ：HLK200KHz超声波换能器

型号 ：HLK-200-01DI

频率 ：200KHz±5%

建议量程 ：0.10～1.5m

最小阻抗 ：750Ω±20％

电容量 ：1000pF±20％ @1KHz

灵敏度 ：发射电压 200Vpp,距离 30cm,自发自收

接收信号 8 mV

工作电压 ：峰值电压＜750Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波速宽度)半功率角@-3dB:10.9°±10%

锐度角:25.8°±10%

外壳材质 ：PVDF

用途 ：风速风向，监控，防撞，安防

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：9g±5％（线长：17cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

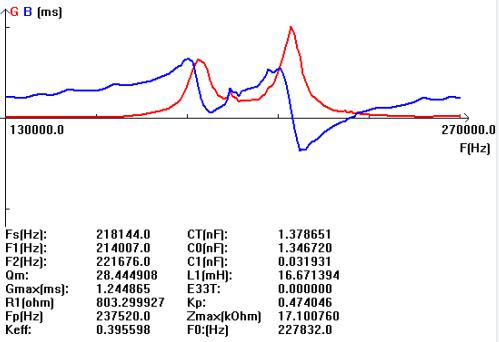

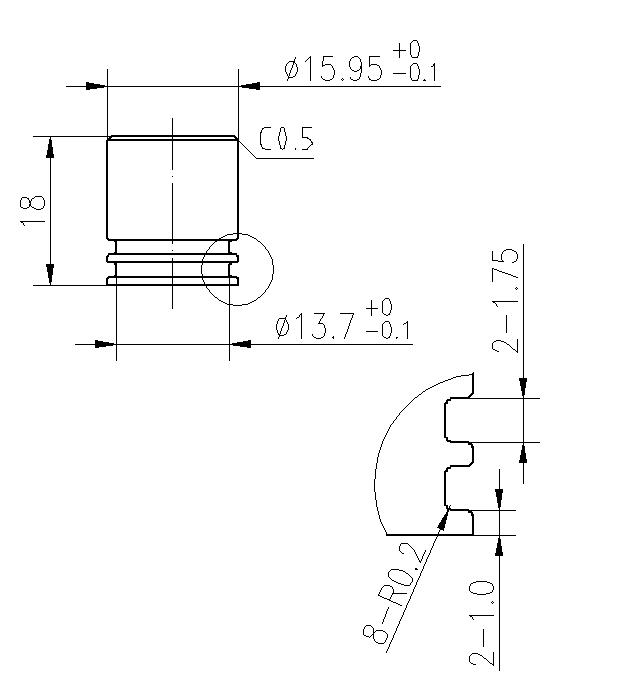

 导纳曲线图                                   产品结构图
