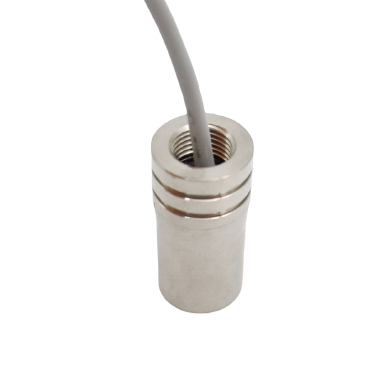

名称：HLK200KHz 超声波换能器

型号： HLK-200-01X

爆炸气体环境： 可照常工作

活性区直径 ：15 mm

频率： 200KHz±5%

建议量程： 0.10～1.5m

最小阻抗 ：360Ω±20％

电容量 ：500pF±20％ @1KHz

灵敏度 ：空载驱动电压：200Vpp，距离 0.3m，

回波幅度 8mV

工作电压 ：峰值电压＜500 Vpp

工作温度 ：-40～+80℃

压力 ：16 公斤或者 1.6MPa

角度 ：(波速宽度)半功率角@-3dB:7°±10%，

锐度角:18°±10%

外壳材质 ：钛合金

用途 ：超声波气体流量计

安装尺寸： （可按客户要求定制）

防护等级 ：IP68

重量 ：20g±5％（线长：20cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

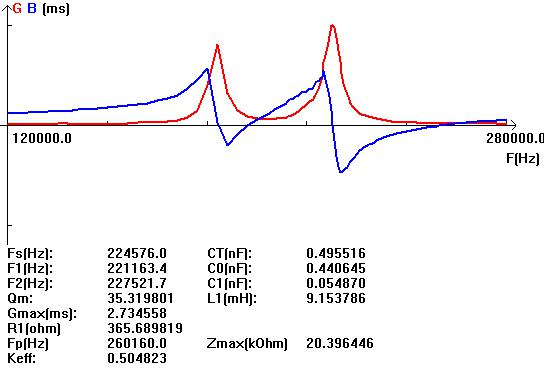

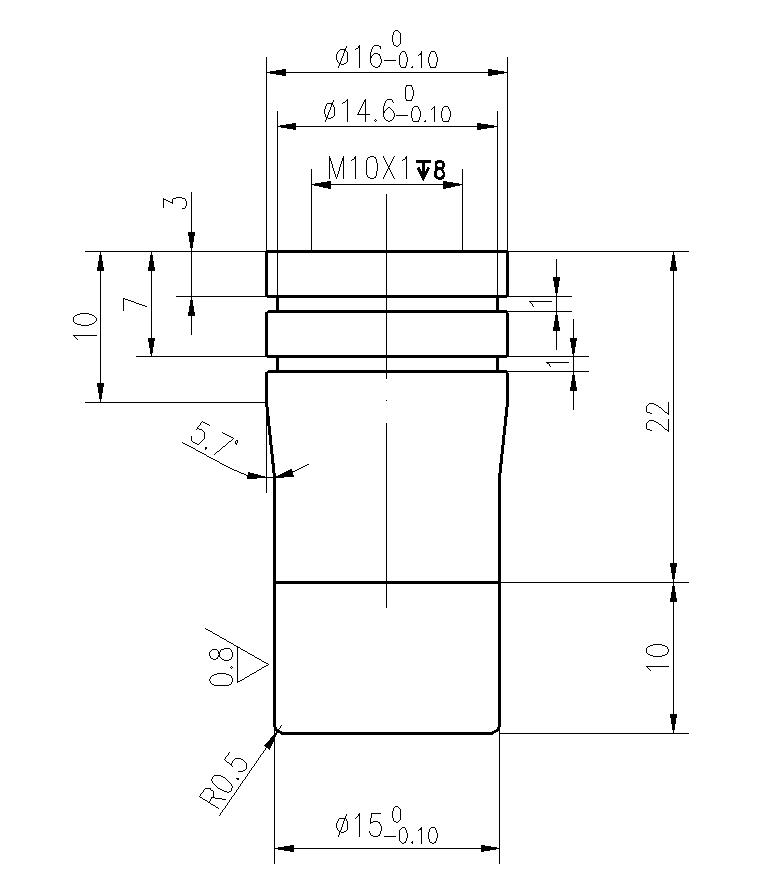

导纳曲线图                                        产品结构图
