名称 ：HLK-70KHz 普通型换能器 B 型

型号 ：HLK-70-8B

频率 ：70KHz±5%

建议量程 ：0.3～3m

最小阻抗 ：500Ω±20％

电容量 ：900pF±20％ @1KHz

灵敏度 ：空载驱动电压：500Vpp，距离 0.6m，

回波幅度 80mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:10°±10%，

锐度角:23°±10%

外壳材质 ：POM

用途 ：超声波液位计，监控，防撞，安防

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：68g±5％（线长：25cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

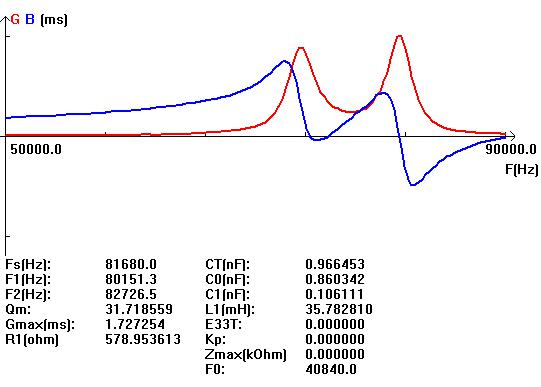

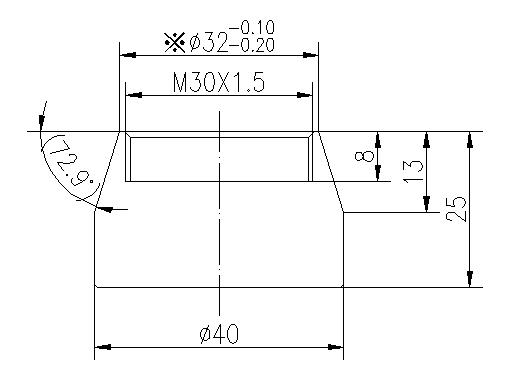

 导纳曲线图                              产品结构图
