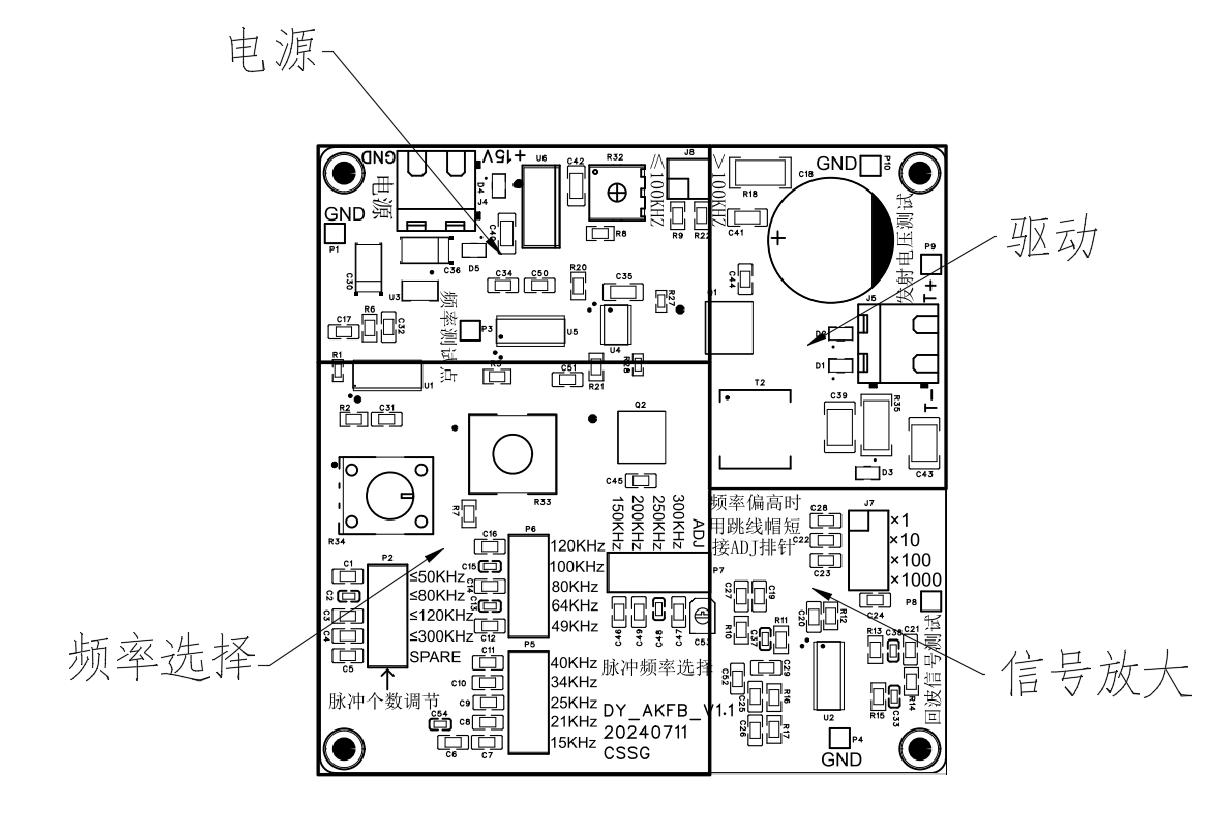

换能器测试板适用于 15KHz～300KHz 我司超声波换能器的驱动及接收。测试板由电源、频率选择、驱动以及信号放大等四部分组成，结构简单易于操作。对于理解超声波换能器的驱动及其波形等有较好的帮助作用，有利于后续系统的开发设计。

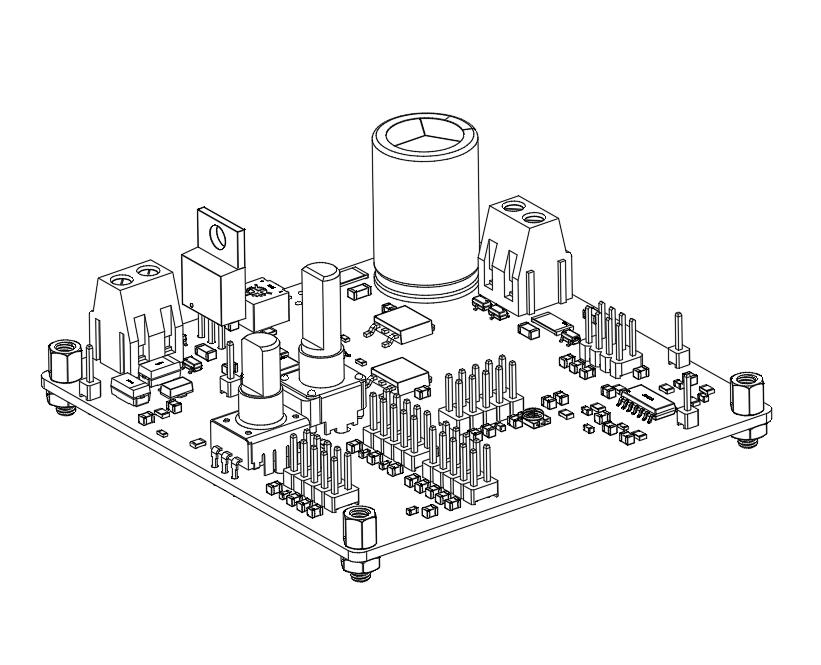

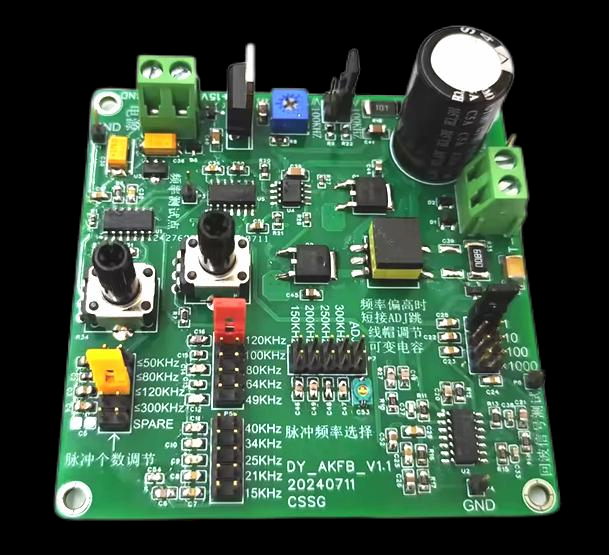

图 1-1：换能器测试板实物

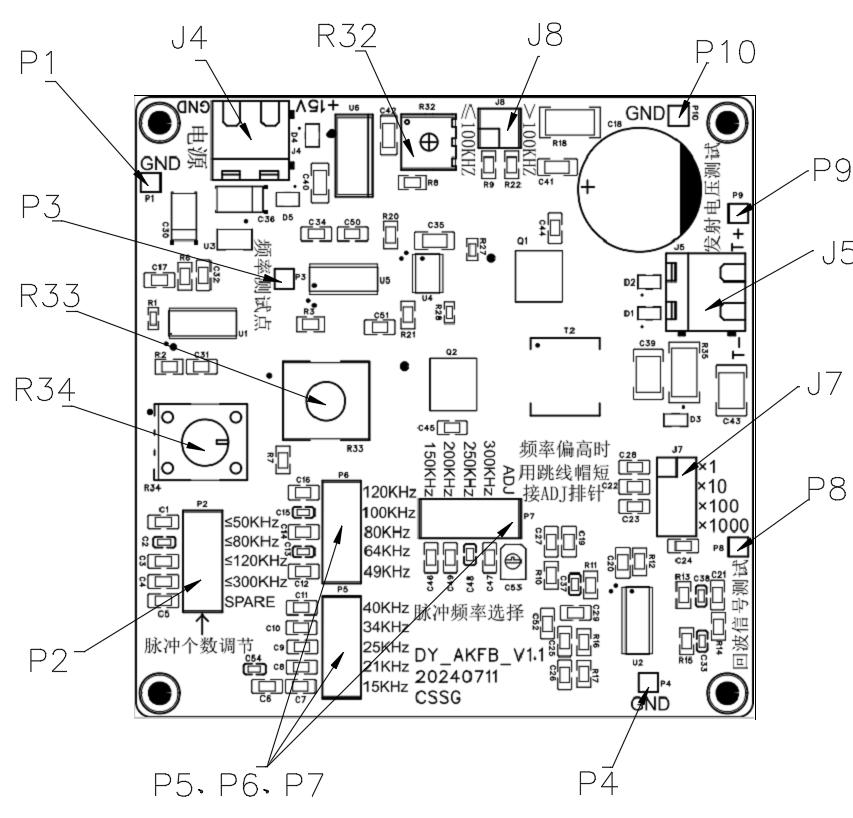

图 1-2：换能器测试板布局

J4：电源接口，连接 15VDC 电源。

J5：驱动端，“T+”接换能器正极，“T-”接换能器负极。

J7：通过短路帽选择回波信号放大倍数：x1、x10、x100、x1000。

J8：根据所测换能器频率，选择合适的驱动电压范围（详见表 1）。

R32：驱动电压调节（详见表 1）。

R33：驱动频率调节（详见表 1）。

R34：驱动脉冲个数调节。

P2：根据所测换能器频率，选择合适的脉冲个数范围。

P5、P6、P7：根据所测换能器频率，短接对应频率端子。

P3：脉冲个数、驱动频率测试点。

P9：原始信号测试点。

P8：回波信号放大测试点。

P1、P4、P10：示波器表笔接地点。
