名称 ：HLS-800KHz 普通型换能器

型号 ：HLS-800-20BCL

频率 ：800KHz±5%

最小阻抗 ：45Ω±20％

电容量 ：3400pF±20％ @1KHz

灵敏度 ：空载驱动电压：24V，距离 0.3m，

回波幅度 500mV

工作电压 ：峰值电压＜350Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB：1.7°±10%；

锐度角：4°±10%；

外壳材质 ：ABS

用途 ：测距，定位

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：860g±5％（线长：10m±0.3m）

接线说明

（三线）：红：换能器＋、蓝：温度传感器＋、黑：公共－；

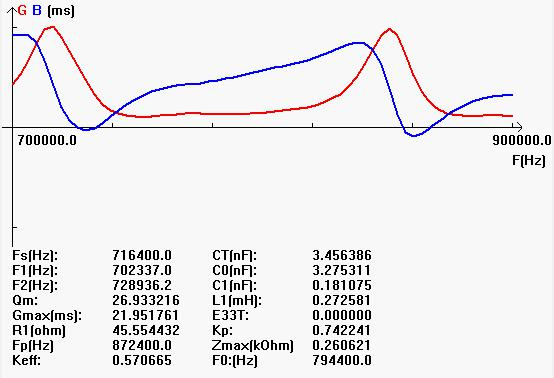

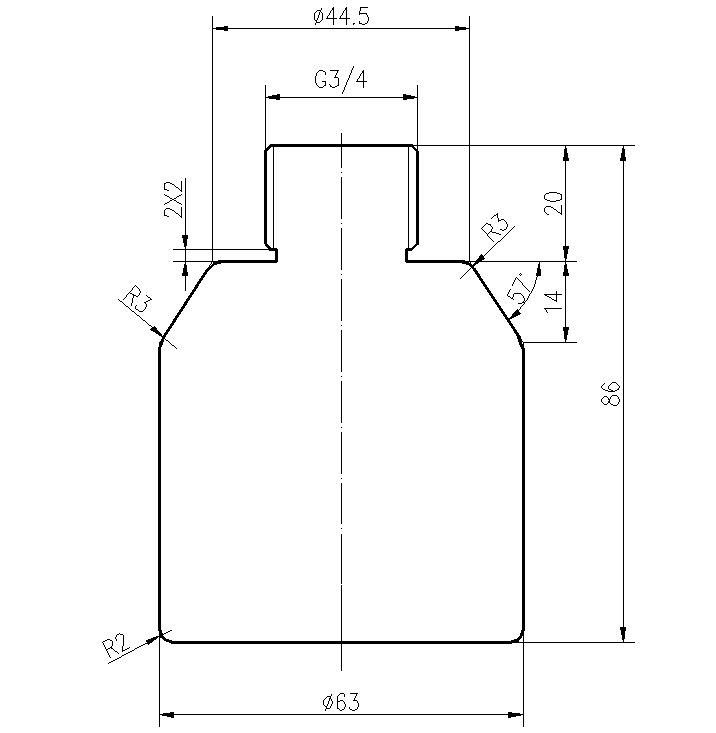

 导纳曲线图                                    产品结构图
