名称 ：HLS-2MHz 外贴式油箱油位检测换能器

型号 ：HLS-2M-01FGCL

频率 ：2MHz±5%

建议量程 ：0.03 ～ 2m

最小阻抗 ：10Ω±20％

电容量 ：2300pF±20％ @1KHz

灵敏度 ：探头驱动电压：24 V、距离：0.3m、

回波幅度：900 mV

工作电压： 峰值电压＜150Vpp

工作温度： -40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:2.4°±10%，

锐度角:5.7°±10%

外壳材质 ：2A12

用途 ：油箱油位检测，水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：240g±5％（线长：5m+1m）

接线说明

接线说明：

1 → 换能器负极；

2 → 换能器正极；

3 → MF58 温感；

4 → MF58 温感；

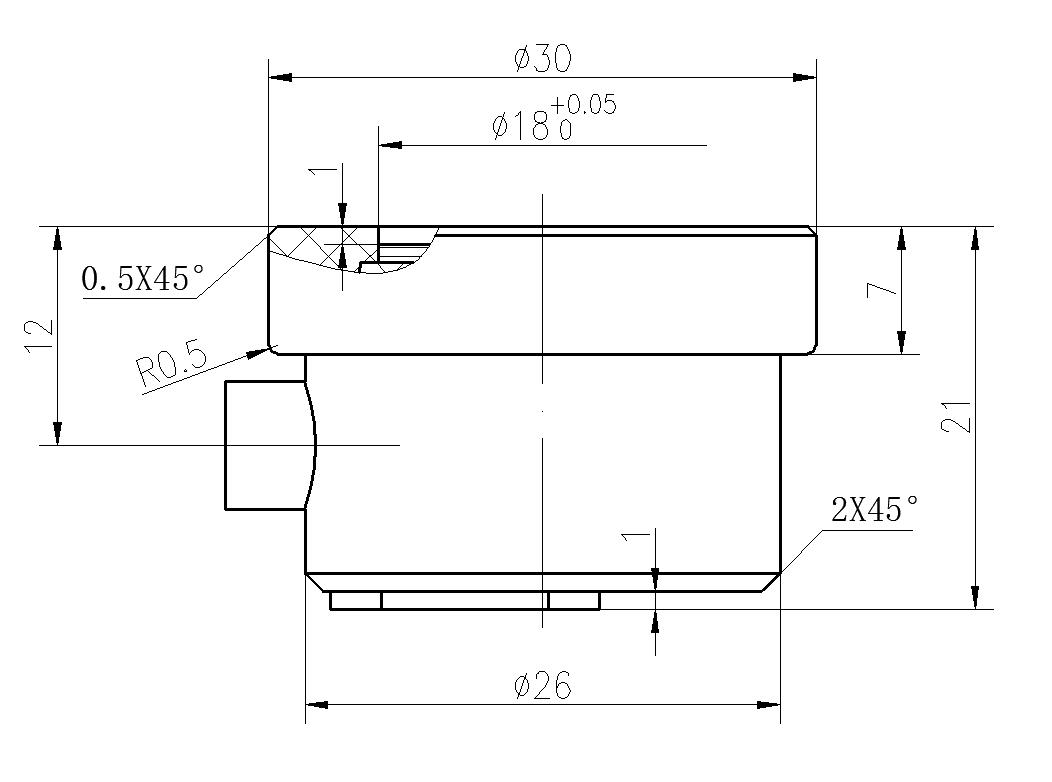

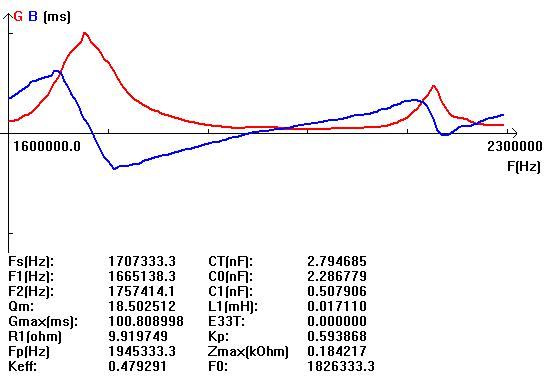

导纳曲线图                                                  产品结构图
