名称 ：HLS-1MHz 热量表换能器

型号 ：HLS-1M-01JCL

频率： 1MHz±5%

建议量程 ：0.05 ～ 3m

最小阻抗 ：50Ω±20％

电容量 ：1200pF±20％ @1KHz

灵敏度 ：探头驱动电压：24V、距离：0.3m、

回波幅度：320mV

工作电压 ：峰值电压＜300Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:5°±10%，

锐度角:12°±10%

外壳材质 ：黄铜

用途 ：超声波流量计，水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：17g±5％（线长：22cm）

接线说明 ：红：换能器＋，白：换能器－，黑：屏蔽线；（默认不带温度传感器）

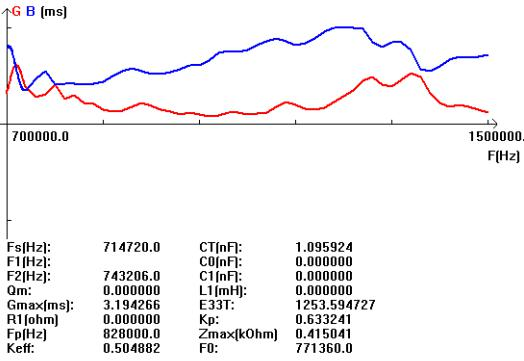

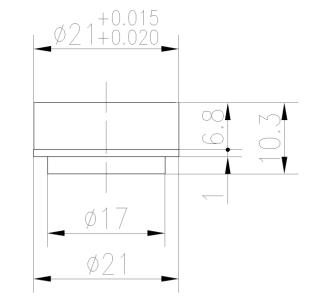

导纳曲线图                                     产品结构图
