浩蓝电子-专业生产加工、定制各种超声波换能器

名称 ：HLS-100KHz 耐腐蚀水声换能器

型号 ：HLS-1M-01LECL

频率 ：100KHz±5%

量程 ：0.6 ～ 40m

最小阻抗： 1200Ω±20％

电容量 ：1200pF±20％ @1KHz

灵敏度 ：空载驱动电压：200Vpp、距离：0.7m、

回波幅度：900mV

工作电压： 峰值电压＜850Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:43°±10%，

锐度角:115°±10%

外壳材质 ：详见产品结构图

用途 ：超声波流量计，水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：103g±5％（线长：2m）

接线说明： 红：换能器＋

黑：换能器－

黄：屏蔽；

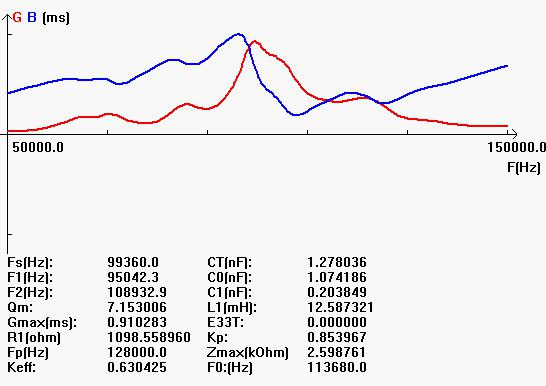

 导纳曲线图                                 产品结构图
