名称 ：HLS-1MHz水声换能器

型号 ：HLS-1M-AS

频率 ：1000KHz±5%

建议量程： 0.10 ～ 3m

最小阻抗 ：20Ω±20％

电容量 ：2900pF±20％ @1KHz

灵敏度 ：驱动电压：23 V、距离 0.3m

回波幅度 700 mV

工作电压 ：峰值电压＜300Vpp

工作温度 ：-10～+50℃

角度 ：(波束宽度)半功率角@-3dB:3.3°±10%

锐度角 7.8°±10%

外壳材质 ：304

用途 ：水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：47g±5％（线长：2.5m）

接线说明 ：白：换能器＋，黑：换能器－

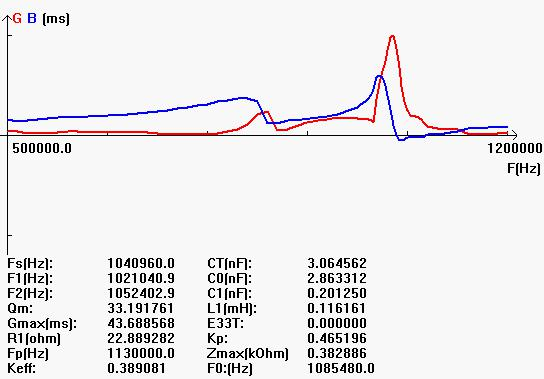

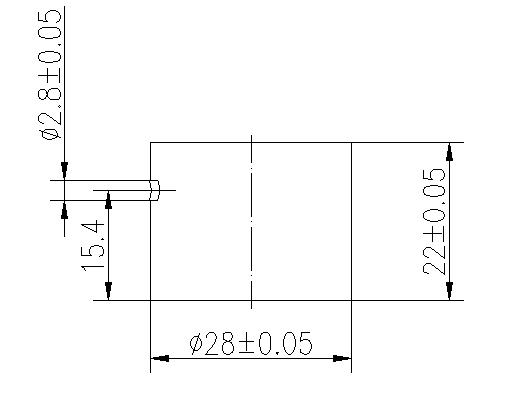

 导纳曲线图                            产品结构图
