应 用： 河道、湖泊、浅滩

测量范围： 30米

过程连接： 螺纹G1½ʺ A / 支架/法兰

过程温度： -40～100℃

过程压力： 常压

精 度： ±3mm

频率范围： 26GHz

防护等级： IP67 / IP65

供电电源： DC（6—24V）/四线 DC 24V / 两线

信号输出： RS485/Modbus 协议 4~20mA/Hart 两线

现场显示： 可选

外 壳： 铝/塑料

雷达水位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表 面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到 被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间 隔很小（纳秒量级）很难确认，90X系列26G雷达水位计采用一种特殊的解调技术，可以准 确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。

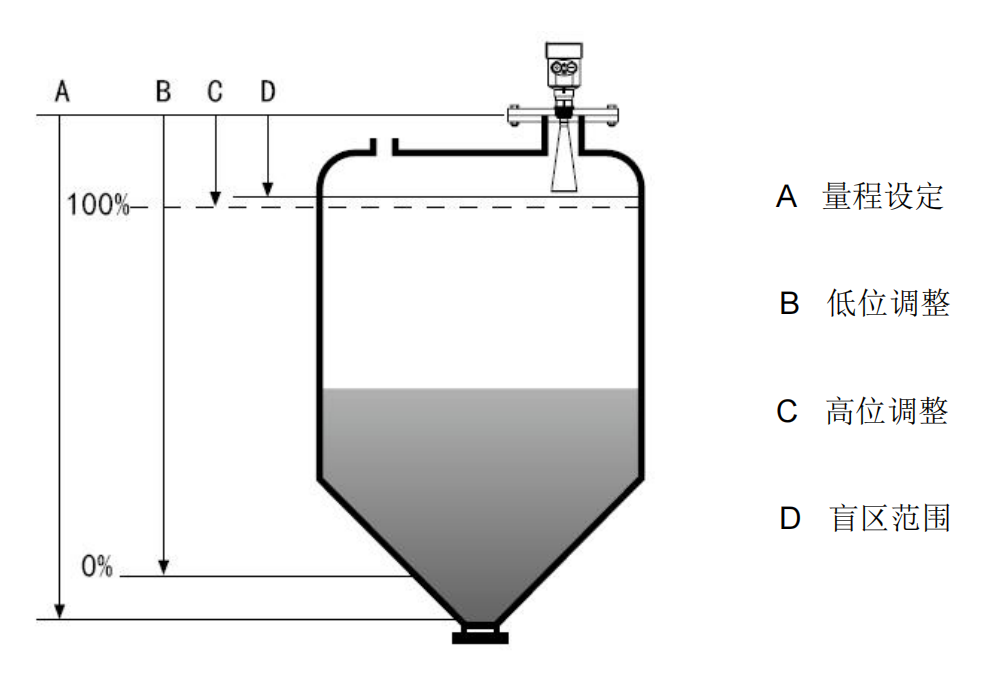

测量的基准面是：螺纹底面或法兰的密封面

注：使用雷达水位计时，务必保证最高液位不能进入测量盲区（图中 D 所示区域）。
