主要技术指标

功 能 ：一 体 型 /分 体 型

传感器选择说明：

1-5 号巴歇尔槽建议用 100KHz 的 M48×2 探头，测量范围2 米（传感器线长小于 12 米），该探头不容易打到巴歇尔

槽的壁或者转角形成虚假信号。M48×2 探头盲区小，只有 13～15 厘米，安装支架可以做得更低。6-25 号巴歇尔槽建议用 64Khz 的 M48×2 探头，测量范围3 米，盲区 30-40 厘米。

测量范围 ：0.1 升/秒～99999.99 米3 /小时，根据不同的堰槽来确定。

累计流量 ：最大为：4290000000.00 立方米

液 位 最 大 量程 ：1 米，2 米，5 米,10 米四种，更大范围，需要定做。

液 位 测 量 精度 ：0.5%

分辨率 ：3mm 或 0.1%（取大者）

显示 ：中文液晶显示

流 量 测 量 精度 ：符合国标要求的巴歇尔槽、三角堰是 1～5%。

符合国标要求的矩形堰是 10% ，非标堰槽是 10～50%。

模拟输出： 4 线制 4～20mA/510Ω负载

继 电 器 输 出 ：(选配项)2 个 AC 250V/（NO:10A,NC:6A）或 DC 24V/10A， 状态可编程

供电 ：220V AC+15% 50Hz，或者 24VDC 0.1A；

供电 ：(选配项)12VDC、电池供电、太阳能供电

工 作 环 境 温度 ：显示仪表-20～+60℃，探头-20～+80℃

工 作 环 境 压力 ：标准大气压

工 作 环 境 湿度 ：≤90%RH，非凝结

过程温度 ：-20～+80℃；

过程压力 ：标准大气压

通 信 ：可选 485，232 通信，MODBUS 协议

防护等级 ：显示仪表 IP65，探头 IP68

探头电缆 ：无（一体） ，标配 10 米（可定制加长，线加长后，原满量程使用仪表，需要选择更大量程探头。）

探头材质 ：标配是 ABS 的，在有腐蚀性环境中要使用防腐材质。

产品功耗：

分体式产品功耗 ：

24V 分体式仪表，具体功率如下：

只带毫安输出是 1.5W（标配）；

只带 485 输出是 0.9W （选配）；

同时带 485 与毫安输出是 1.6W（选配）；

添加两路继电器，功耗在原有基础增加 0.8W;

220VAC 分体式仪表功率为 5W。

一体式产品功耗 ：

24V 一体式四线制仪表，具体功率如下：

只带毫安输出是 1W（标配）；

只带 485 输出是 0.6W （选配）；

同时带 485 与毫安输出是 1.05W（选配）；

添加两路继电器，功耗在原有基础增加 1W;

220VAC 一体式四线制仪表功率为 5W。

分体型明渠流量计显示仪表外形图和尺寸图

安装在量水堰槽水位观测点的上方

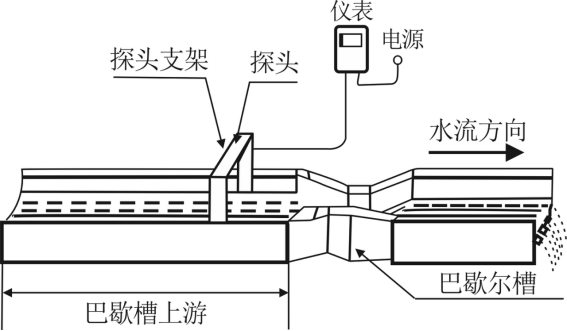

探头发射面要对准水面，并且跟水面垂直。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距槽上游0.1～0.5米位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。

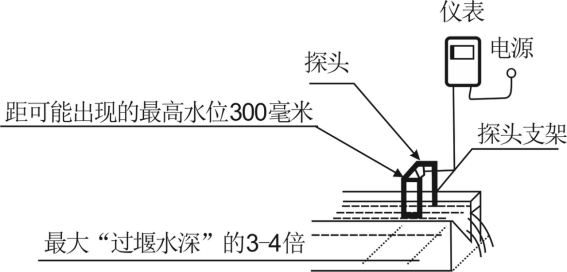

三角堰上探头安装位置
