超声波液位差计也是超声波液位计的一种，超声波液位差计大多为分体式，有两个超声探头组成。产品分别可以测量两个不同的水池液位高度，也可以测量同一个水池的液位差值，以对自动化控制设备做出判断。

超声波液位差计常规的运用为污水处理厂格栅运行控制： 通过在粗格栅、细格栅前后各安装一个超声波液位差计的探头，通过格栅前后的液位差来反应格栅阻塞程度，并将数据传输到PLC控制器，进行分析计算。当液位差值超过预设的数值时，控制格栅运行，进行垃圾的清除。通过液位差值的判断以保障污水的正常通过，并且合理的减少设备磨损。

测量原理图如下：

通过对水池液位的测量，从安装原理图中我们可以看到1号探头测量值一定比2号探头的测量值更高，两个探头的安装高度需要保持一致。那么超声波液位差计变送器输出的液位差值为1号探头的液位值减去2号探头的液位值。

产品运用现场：

超声波液位差计两个探头安装实例图

1号探头发射面位置以下的工况为：

超声探头1下部的安装工况

从安装施工现场的照片中，我们可以看到水池的左侧有一个扶梯，右侧没有任何遮挡物，底部我们可以看到格栅的形态和尺寸。根据和现场施工人员的交流，超声探头的安装比较靠内壁，根据安装高度和超声发射角度的测算后，超声探头应该往格栅方向移动0.5米，在低水位时才不会测到水泥壁的信号。

2号探头安装位置及下部工况：

超声探头2下部的安装工况

从上图我们可以看到2号探头的安装依然比较靠内壁，根据安装高度和超声信号的发射角度依然需要往格栅方向移动0.5米，水位在低位时测量才不会测到水泥壁。

液位差计探头2高水位测量图

当水位比较高时，探头虽然安装的比较靠内壁，但测量数据是很稳定的

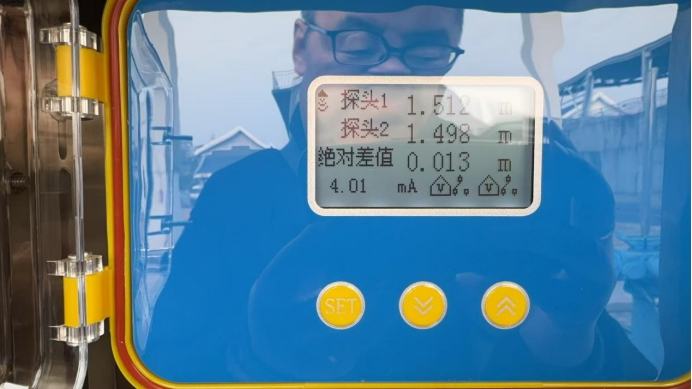

超声波液位差计通过测量探头1和探头2两个水池的液位高，测算出两个污水池的液位差值，把数据传输给PCL。还可以通过继电器输出给其他设备开关信号。
