超声波插入式流量计案例
发布时间:2025-04-14 10:02 来源:网络

插入式超声波流量计是一种流量测量设备,它通过在管道中插入探头(传感器)来测量流体的流速。这种类型的流量计特别适用于大型管道或不易停机进行传统流量计安装的场合。以下是插入式超声波流量计的一些特点和优势:

特点:非侵入性:插入式超声波流量计不需要破坏管道,只需在管道上开一个小孔,将探头插入即可,因此安装过程不会影响管道的正常运行。易于安装:与传统的流量计相比,插入式超声波流量计的安装更为简便快捷。无流动阻碍:由于探头直接插入管道内,不会对流体流动造成显著的阻碍。宽量程比:超声波流量计能够测量很宽的流速范围,从低速到高速流体都能准确测量。高精度:超声波流量计通常具有较高的测量精度,适合对测量精度要求较高的场合。多参数测量:除了流速,一些插入式超声波流量计还能测量流体的其他参数,如流量、温度等




适用于大型管道:插入式超声波流量计特别适合直径较大的管道,因为传统的流量计如电磁流量计可能因为尺寸和成本原因而不适用。维护方便:由于探头可以从管道外部进行维护和校准,因此维护工作相对容易。适应性广:超声波流量计可以用于测量各种清洁和脏污流体,包括腐蚀性、粘性或含有悬浮固体的流体。长期稳定性:超声波流量计的测量稳定性好,长期运行后精度下降不明显。

应用领域:污水处理厂

工业流程控制

石油和天然气行业,化工行业,饮用水供应系统

安装步骤:确定安装位置:选择一个直管段,以减少流体湍流对测量精度的影响。开孔:在管道上开一个与探头尺寸相匹配的孔。插入探头:将探头插入管道中,并确保其与管道内壁平行。固定和密封:使用专用的夹具和密封材料固定探头,确保无泄漏。连接和校准:将探头与流量计主机连接,并进行校准。插入式超声波流量计因其独特的优势和广泛的适用性,在工业和市政领域得到了广泛的应用。

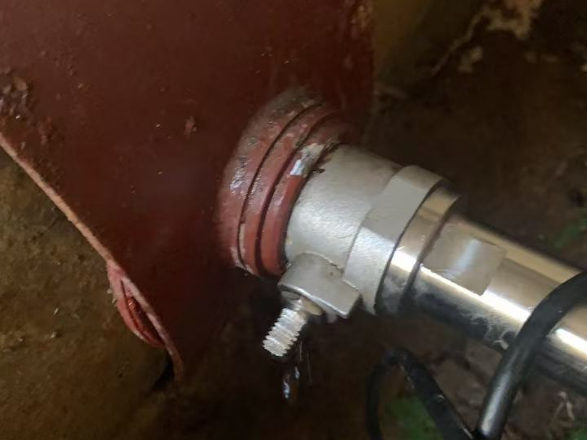

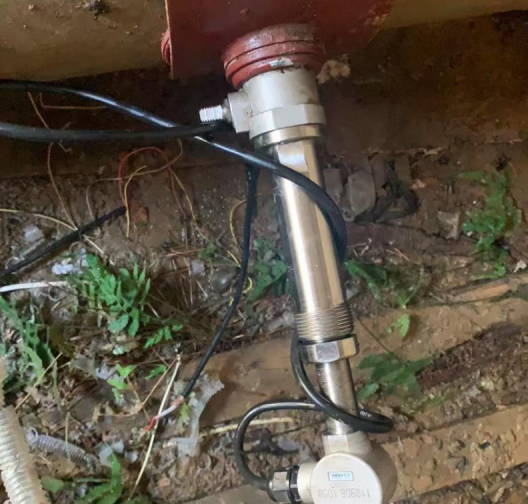

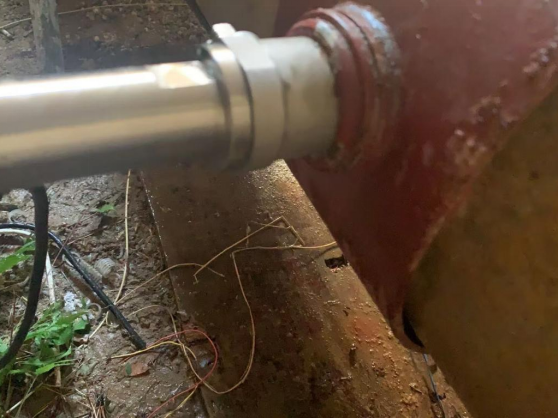

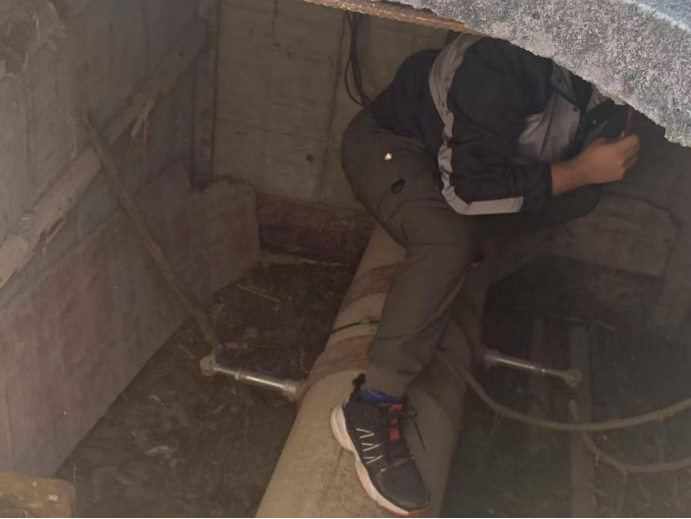

环境说明:峡南自来水厂,由于管线久,市自来水公司水利局需要流量数据,保证居民用水安全,满足居民用水需求,调节水利资源。经过实地考察勘察,安装超声波插入式流量计,用来计量水量,上传稳定数据调节流量。

经过实地考察,知道安装完美满足客户使用要求。
