浩蓝电子-专业生产加工、定制各种超声波换能器

外壳材质 ：复合材料

用途 ：风速风向仪,气体流量计

安装尺寸 ：详见结构图

防护等级： IP68 名称 ：200KHz 超声波换能器

型号 ：HLK-200-01VG

频率 ：200KHz±5%

建议量程 ：0.10～1.5m

最小阻抗 ：660Ω±20％

电容量 ：570pF±20％ @1KHz

灵敏度 ：带载驱动电压：200Vpp，距离 0.3m，

回波幅度 8mV

工作电压 ：峰值电压＜450 Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:7.2°±10%，

锐度角:17.1°±10%

 重量 ：14g±5％（线长：25cm）

接线说明 一体式接口：白：换能器＋，黑：换能器－，（默认不带温度传感器）

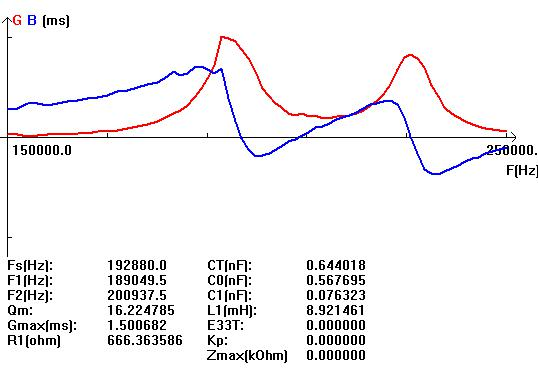

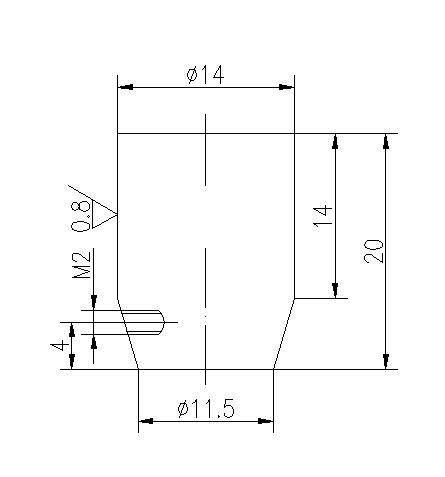

导纳曲线图                                         产品结构图
