名称 ：HLK64KHz 防腐型换能器 C 型

型号 ：HLK-64-05FC

频率 ：64KHz±5%

建议量程 ：0.4～5m

最小阻抗 ：310Ω±20％

电容量 ：1000pF±20％ @1KHz

灵敏度 ：带载驱动电压：880Vpp，距离 0.6m，

回波幅度 200mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:4°±10%，

锐度角:10°±10%

外壳材质 ：聚四氟

用途 ：超声波液位计，监控，防撞，安防

安装尺寸 ：底装螺纹 M78×2

防护等级 ：IP68

重量 ：660g±5％

接线说明 一体：接口（3PIN,2.54mm 端子）：红正，白负，黑屏蔽线；

接口（3PIN,2.0mm 端子）： 白黑为温度传感器线（MF58-502F3470）；

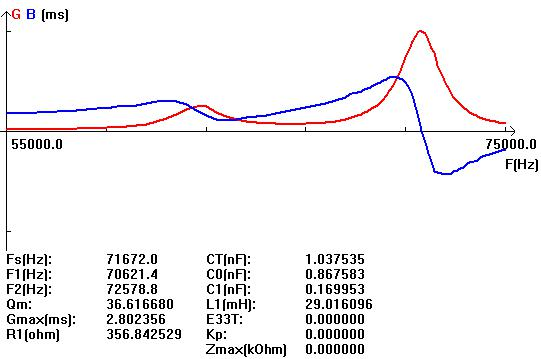

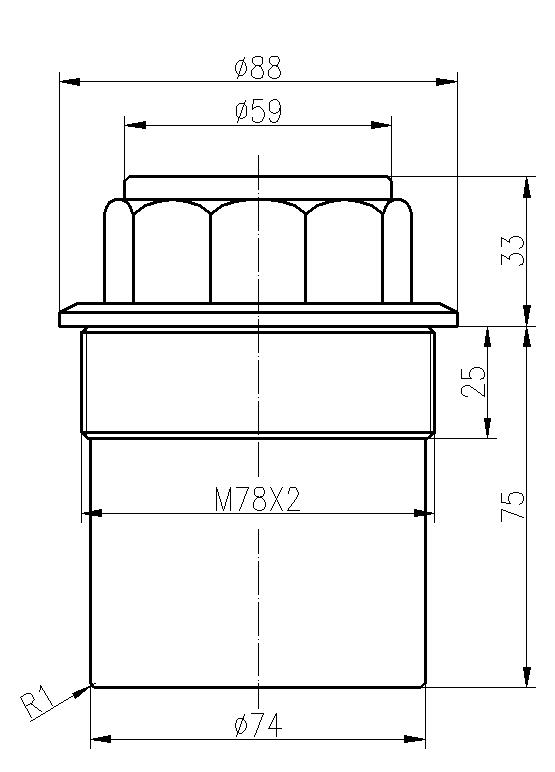

 导纳曲线图                                     产品结构图
