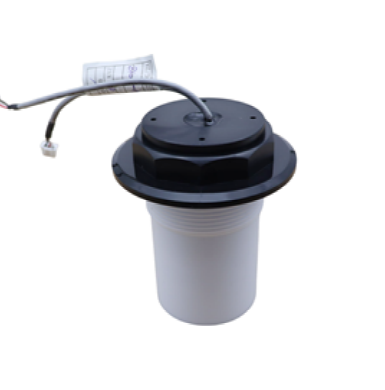

名称 ：HLK64KHz防腐型换能器 B 型（一体式）

型号 ：HLK-64-05FB

频率 ：64KHz±5%

建议量程 ：0.3～5m

最小阻抗 ：450Ω±20％

电容量 ：1200pF±20％ @1KHz

灵敏度 ：带载驱动电压：500Vpp，距离 0.6m，

回波幅度 100mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:5.6°±10%，

锐度角:13.1°±10%

外壳材质 ：ABS+聚四氟

用途 ：超声波液位计，监控，防撞，安防

安装尺寸 ：螺纹：M60×2 或 G2A

防护等级 ：IP68

重量 ：430g±5％

接线说明 一体：接口（3PIN,2.54mm 端子）：红正，白负，黑屏蔽线；

接口（3PIN,2.0mm 端子）： 白黑为温度传感器线（MF58-502F3470）；

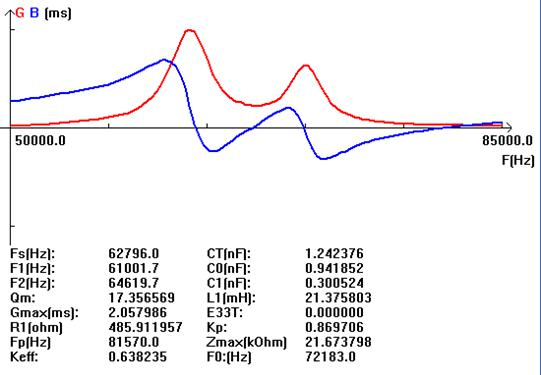

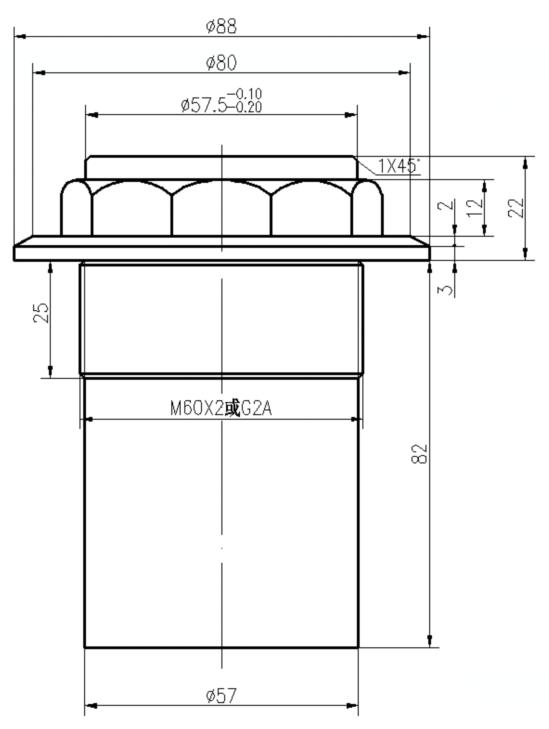

 导纳曲线图                                    产品结构图
