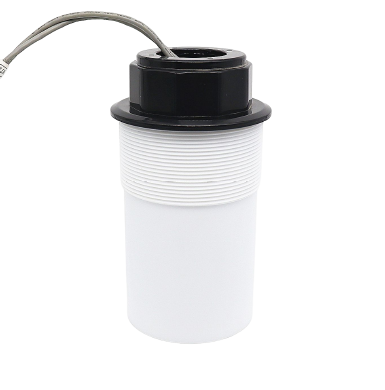

名称 ：HLK34KHz 防腐型换能器 C 型（一体式）

型号 ：HLK-34-12FC

频率： 34KHz±5%

建议量程 ：0.5～12m

最小阻抗 ：700Ω±20％

电容量 ：5400pF±20％ @1KHz

灵敏度 ：带载驱动电压：500Vpp，距离 0.6m，

回波幅度 150mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:8°±10%，

锐度角:18°±10%

外壳材质： 聚四氟

用途 ：超声波液位计，监控，防撞，安防

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：1190g±5％

接线说明 一体：接口（3PIN,2.54mm 端子）：红正，白负，黑屏蔽线；

接口（3PIN,2.0mm 端子）：

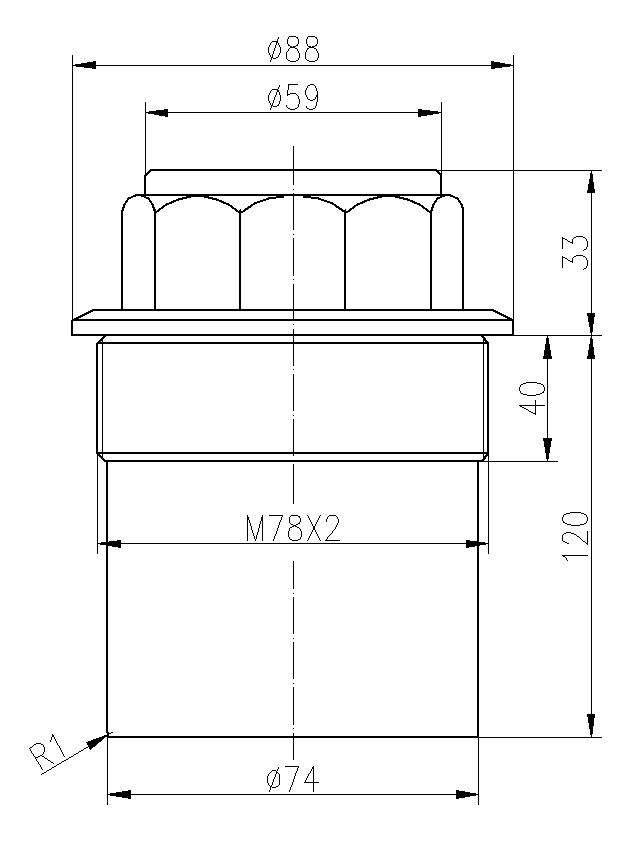

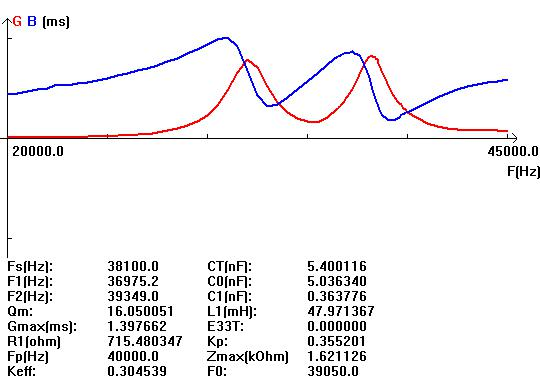

 导纳曲线图                                    产品结构图
