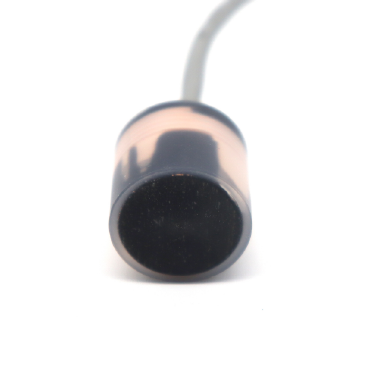

名称 ：HLK144KHz 超声波换能器

型号 ：HLK-144-03D

频率 ：145KHz±5%

建议量程 ：0.12～2m

最小阻抗 ：650Ω±20％

电容量 ：600pF±20％ @1KHz

灵敏度 ：空载驱动电压：200Vpp，距离 0.3m，

回波幅度 5mV

工作电压 ：峰值电压＜750 Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:9°±10%，

锐度角:21°±10%

外壳材质 ：PVDF

安装尺寸： 详见结构图

防护等级 ：IP68

重量 ：10g±5％（线长：20cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（不带温度传感器）

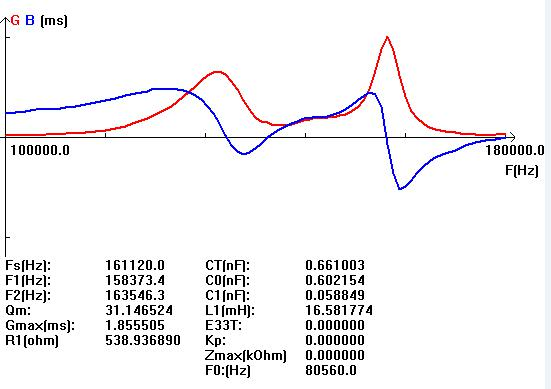

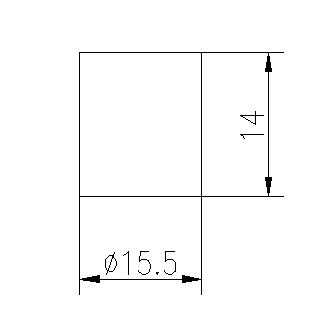

 导纳曲线图                                    产品结构图
