名称 ：HLK200KHz 超声波换能器

型号 ：HLK-200-01A

活性区直径 ：10 mm

频率 ：200KHz±5%

建议量程 ：0.10～1.5m

最小阻抗 ：900Ω±20％

电容量 ：380pF±20％ @1KHz

灵敏度 ：发射电压 200Vpp,距离 30cm,自发自收

接收信号 6 mV

工作电压 ：峰值电压＜450Vpp

工作温度 ：-40～+80℃

压力 ：16 公斤或者 1.6MPa

角度 ：(波速宽度)半功率角@-3dB:10°±10%

锐度角:23°±10%

外壳材质 ：PVDF

用途 ：超声波气体流量计

安装尺寸： 详见产品结构图

防护等级： IP68

重量 ：10g±5％（线长：25cm）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

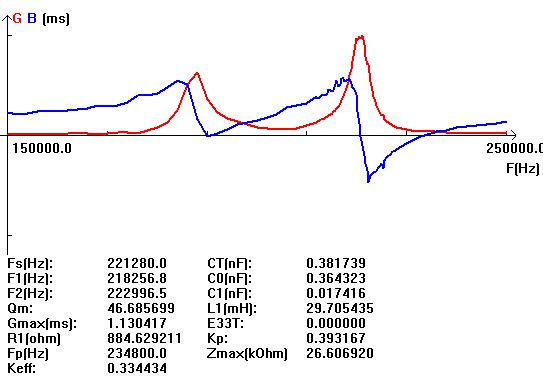

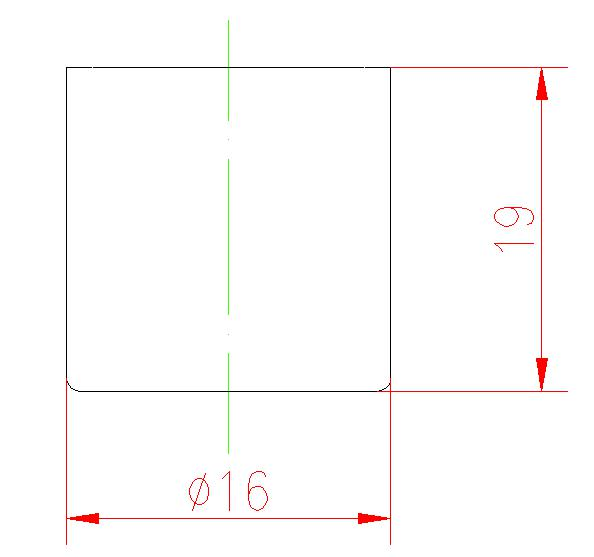

导纳曲线图                                      产品结构图
