名称 ：HLS-650KHz 换能器

型号 ：HLS-650-03BCL

频率 ：650KHz±5%

建议量程 ：0.3～30m

最小阻抗 ：10Ω±20％

电容量 ：7000pF±20％ @1KHz

灵敏度 ：探头驱动电压：24 V、距离 0.3m、

回波幅度 3000 mV

工作电压 ：峰值电压＜500Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:2.5°±10% ，

锐度角:5.8°±10%

外壳材质 ：复合材料

用途 ：水下测距仪等

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：680g±5％（线长：10m±0.3m）

接线说明 蓝：换能器＋，黑：换能器－，黄：屏蔽；（默认不带温度传感器）

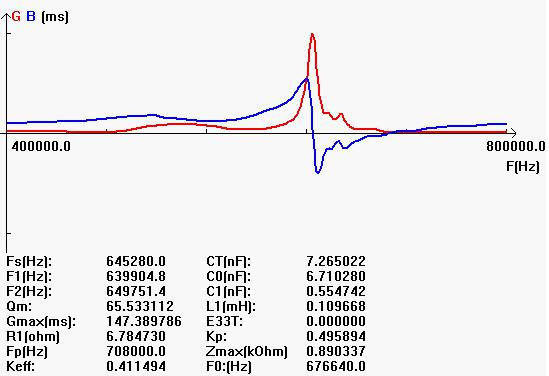

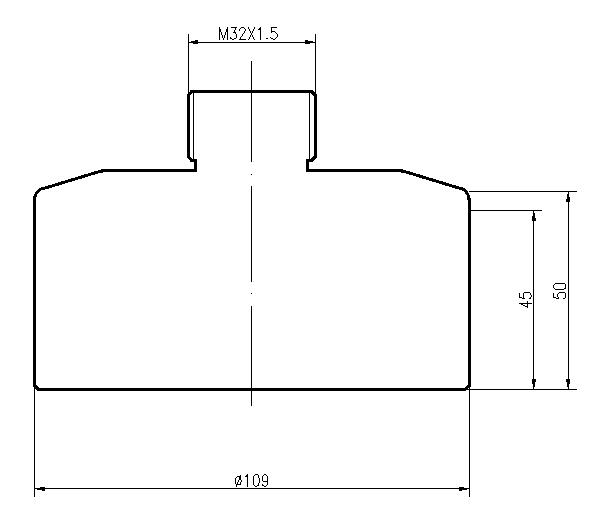

导纳曲线图                                  产品结构图
