名称 ：HLS-300KHz 泥位计换能器

型号 ：HLS-300-NACL

频率 ：350KHz±5%

建议量程： 0.3～30m

最小阻抗 ：35Ω±20％

电容量 ：5500pF±20％ @1KHz

灵敏度 ：探头驱动电压 200Vpp、距离 0.7m、

回波幅度 5.0 V

工作电压 ：峰值电压＜1050pp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:4.6°±10%，

锐度角:10.8°±10%

外壳材质 ：ABS

用途 ：检测泥层

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：920g±5％（线长：10 m±0.3m）

接线说明

（三线）：红：换能器＋、蓝：温度传感器＋、黑：公共－；

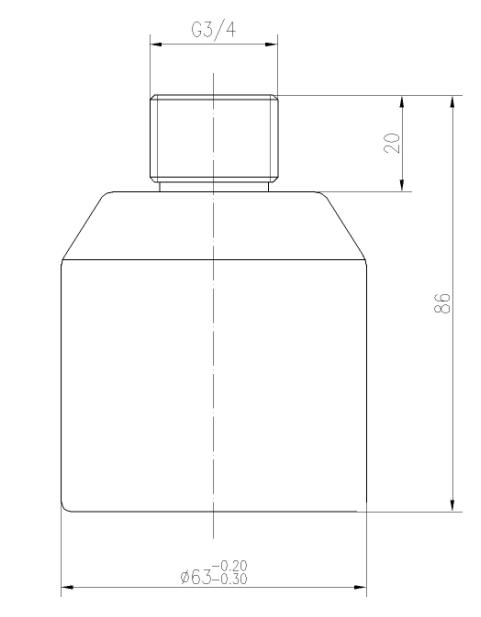

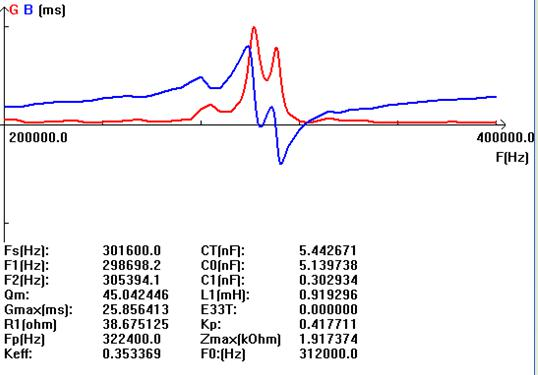

 导纳曲线图                                  产品结构图
