名称 ：HLS-100KHz水声换能器

型号 ：HLS-100-50KCL

频率 ：100KHz±5%

建议量程 ：1.2～300m

最小阻抗 ：300Ω±20％

电容量 ：9000pF±20％ @1KHz

灵敏度 ：探头驱动电压：300Vpp、距离 0.7m、

回波幅度 5V

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度： (波束宽度)半功率角@-3dB:7.6°±10%，

锐度角 18°±10%

外壳材质 ：ABS

用途 ：水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：1730g±5％（线长：10m±0.3m）

接线说明 ：红：换能器＋，黑：公共端；绿：MF58 温感一极；

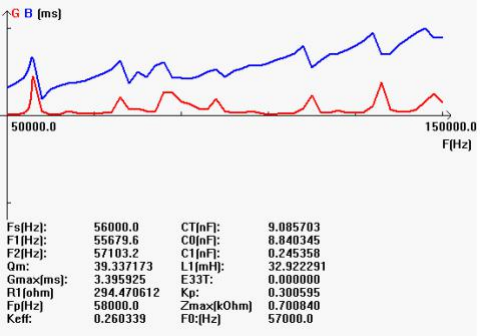

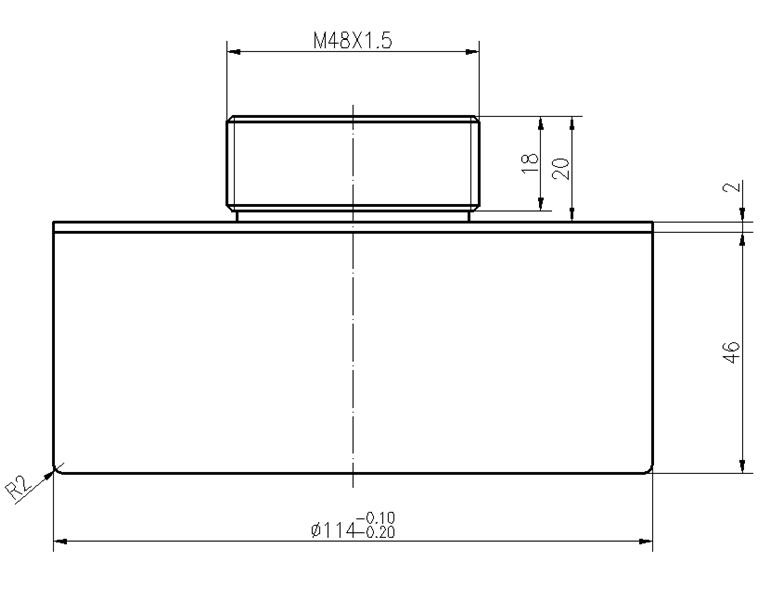

 导纳曲线图                                  产品结构图
