名称 ：HLS-200KHz-50KHz 水下测深探鱼换能器

型号 ：HLS-200-50FACL

频率 ：200KHz±5%/50KHz±5%

建议量程： 200KHz 0.6～120m 50KHz 3～500m

最小阻抗 ：50KHz:280Ω±20％；200KHz:230Ω±20％

电容量 ：50KHz:3200pF±20％ @1KHz 200KHz:3200pF±20％ @1KHz

灵敏度 ：探头驱动电压：500Vpp、距离：0.7m、 回波幅度：2.5 V（

50KHZ）；2.5 V（200KHZ）

工作电压 ：峰值电压＜1500Vpp

工作温度： -40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB：8.7°±10%， 锐度角:20.5°±10%（200KHZ）

(波束宽度)半功率角@-3dB：35.3°±10%，

锐度角:90.7°±10%（50KHZ）

外壳材质 ：黄铜+ABS

用途 ：水下探鱼、测距等

安装尺寸 ：详见产品结构图

防护等级： IP68

重量 ：1220g±5％（线长：10m）

接线说明

（三线）：红：换能器＋、绿：温度传感器＋、黑：公共－；

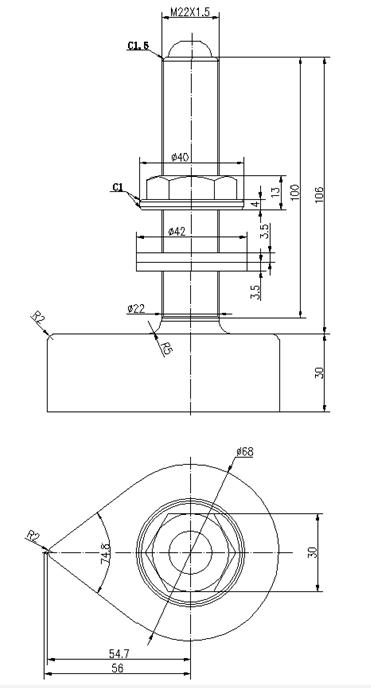

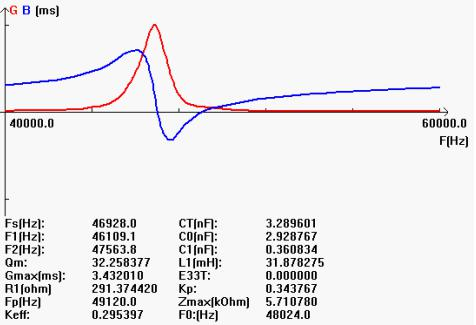

 导纳曲线图                                 产品结构图
