名称 ：HLS-4MHz 水声换能器

型号 ： HLS-4M-CL

频率 ：4MHz±5%

建议量程 ：0.01 ～ 1m

最小阻抗 ：2.5Ω±20％

电容量 ：3400pF±20％ @1KHz

工作电压 ：峰值电压＜75Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:1.2±10%，

锐度角:3.0±10%

外壳材质 ：复合材料

用途 ：水下测距

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量： 20.8g±5％（线长：1m）

接线说明 ：红：换能器＋，白：换能器－，黑：屏蔽线；（默认不带温度传感器）

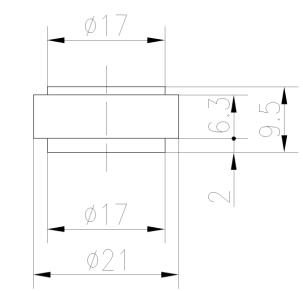

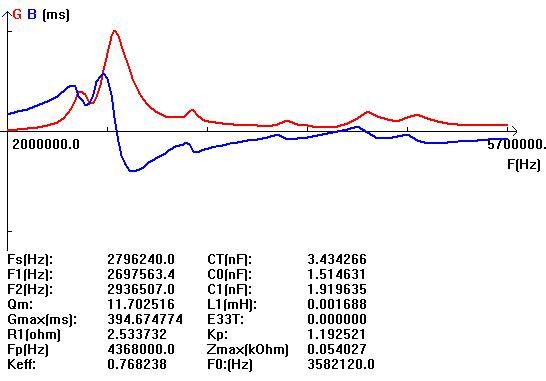

导纳曲线图                                      产品结构图
