浩蓝电子-专业生产加工、定制各种超声波换能器

名称：HLS-40KHz 普通型换能器

型号 ：HLS-40-500ACL

频率 ：40KHz±10%

最小阻抗 ：150Ω±20％

电容量 ：39000pF±20％ @1KHz

灵敏度 ：空载驱动电压：500Vpp，距离 0.7m，

回波幅度 15V 工作电压 ：

峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:15.6°±10%，

锐度角 37°±10%

外壳材质 ：304+PI

用途 ：流速、流量、测距等

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：7000g±5％（线长：20m±0.3m）

接线说明 ：（三线）：红：换能器＋、绿：温度传感器＋、黑：公共－；

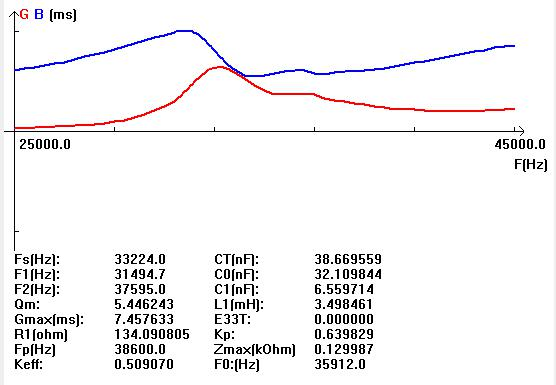

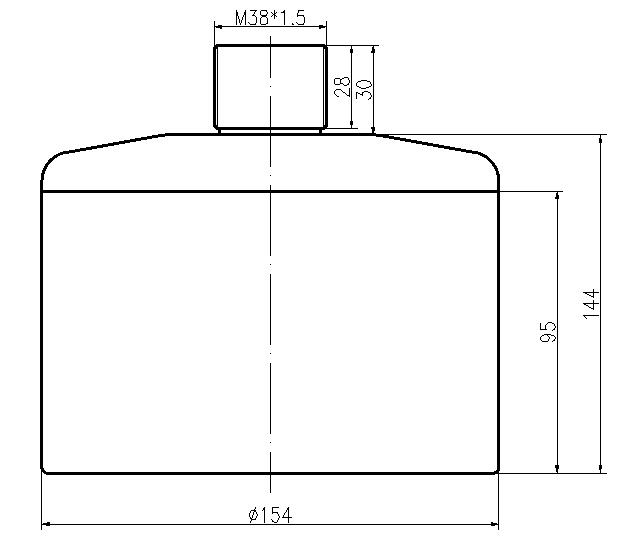

导纳曲线图                                   产品结构图
