名称 ：HLK-40KHz 换能器

型号 ：HLK-40-05I

频率 ：34KHz±5%

最小阻抗 ：900Ω±20％

电容量 ：5000pF±20％ @1KHz

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-20～+150℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:11.5°±10%，

锐度角:27.1°±10%

外壳材质 ：不锈钢

用途 ：高温烟道流量检测

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：1330g±5％（线长：2m）

接线说明 接口：红：换能器＋；蓝：温度传感器＋、黑：公共－；

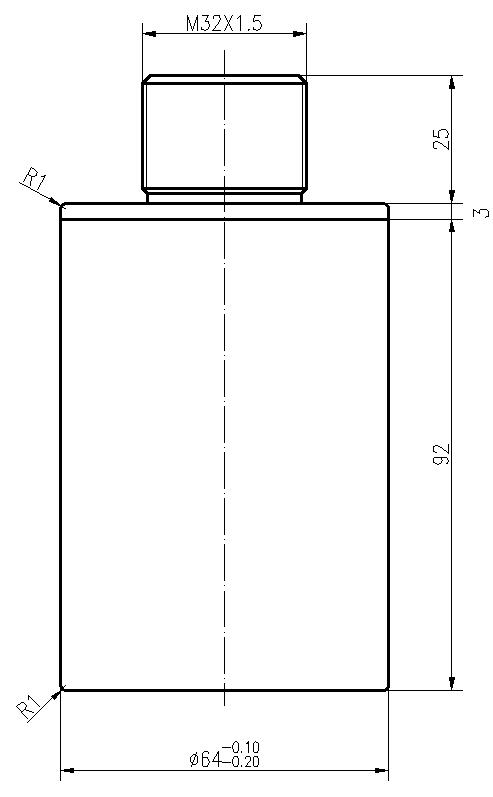

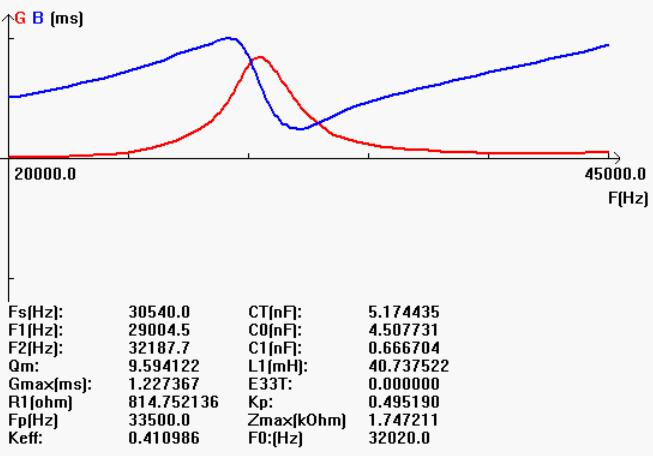

 导纳曲线图                         产品结构图
