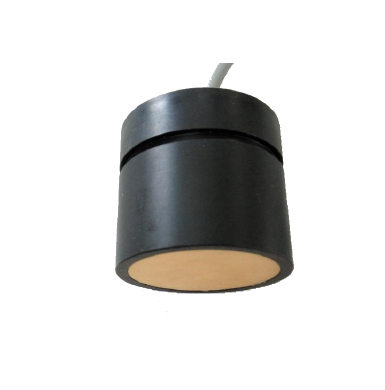

名称： HLK-64KHz 普通型换能器 F 型

型号 ：HLK-64-05F

频率 ：64KHz±5%

建议量程 ：0.3～5m

最小阻抗 ：550Ω±20％

电容量 ：1600pF±20％ @1KHz

灵敏度 ：带载驱动电压：900Vpp，距离 0.6m，

回波幅度 200mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:8°±10%，

锐度角:19°±10%

外壳材质 ：POM

用途 ：超声波液位计，监控，防撞，安防

安装尺寸 ：详建产品结构图

防护等级 ：IP68

重量 ：115g±5％（线长：2m）

接线说明 一体式接口：红：换能器＋，白：换能器－，黑：屏蔽线，（默认不带温度传感器）

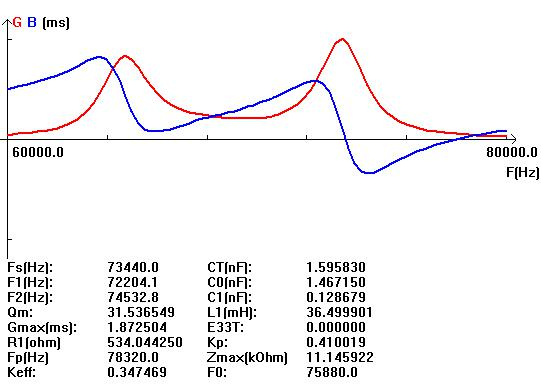

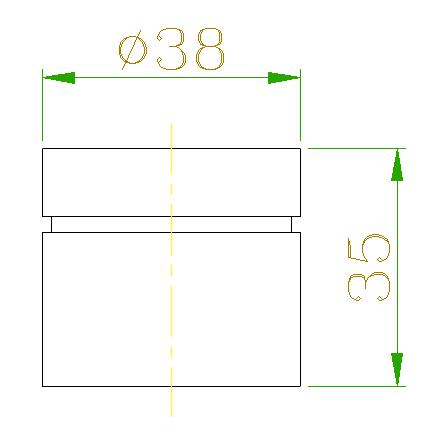

 导纳曲线图                                产品结构图
