HLKS-88KHz 桩基检测换能器


名称 HLKS-88KHz 桩基检测换能器

型号 HLKS-88K-200BCD

频率 88KHz±5%

最小阻抗 210Ω±20%

电容量 1900pF±20% @1KHz

灵敏度 空载驱动电压:500Vpp,距离 0.7m,

回波幅度 5.0V

工作电压 峰值电压<2250Vpp

工作温度 -40~+80℃

压力 ≤10 公斤或者 1MPa

角度 (波束宽度)半功率角@-3dB18°±10%

锐度角:44°±10%

外壳材质 不锈钢

用途 桩基检测换能器

安装尺寸 详见产品结构图

防护等级 IP68

重量 580g±5%(线长:2m)

接线说明 红:换能器+,黑:换能器-,黄:屏蔽线,(不带温度传感器)

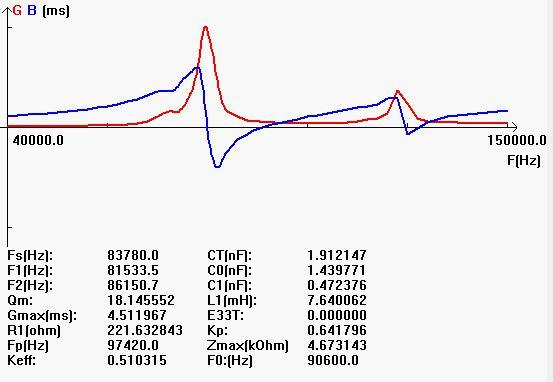

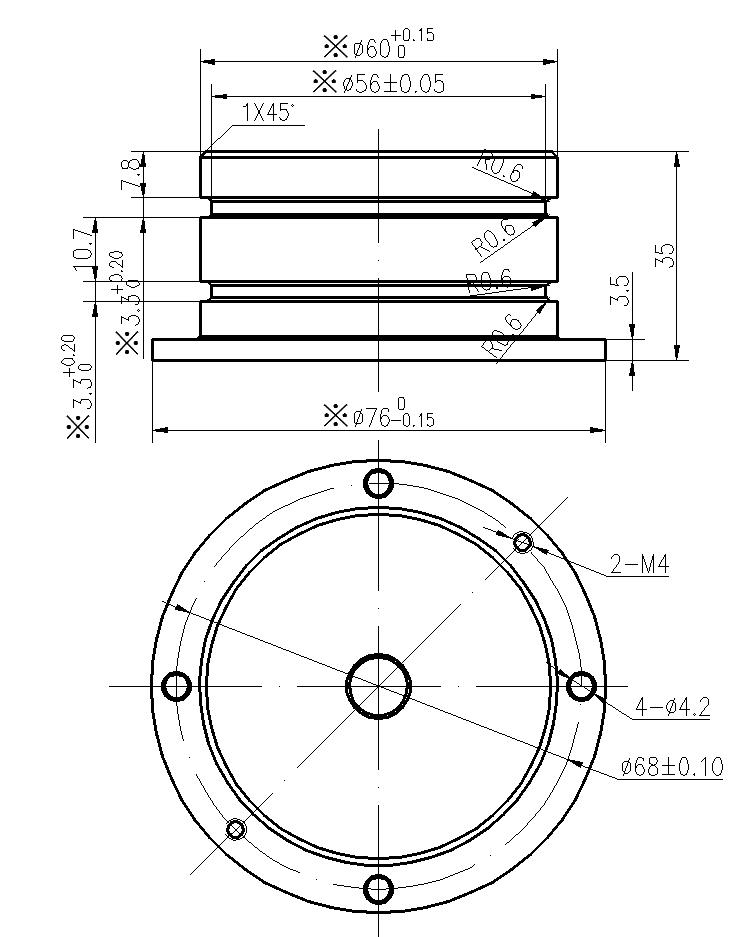

 导纳曲线图                        产品结构图
