名称 :HLS-110KHz 水声换能器
型号 :HLS-110-EACL
频率 :110KHz±5%
建议量程 :0.6~40m
最小阻抗 :700Ω±20%
电容量 :2000pF±20% @1KHz
灵敏度 :探头驱动电压 500Vpp、距离 0.8m、
回波幅度 1.0 V
工作电压 :峰值电压<750Vpp
工作温度 :-40~+80℃
压力 :≤10 公斤或者 1MPa
角度 :(波束宽度)半功率角@-3dB:18°±10%,
锐度角:44°±10%
外壳材质 :POM
用途 :超声波流量计,水下测距仪
安装尺寸 :详见产品结构图
防护等级 :IP68
重量 :107g±5%(线长:2m)
接线说明 :红:换能器+,白:换能器-,黑:屏蔽线;(默认不带温度传感器)

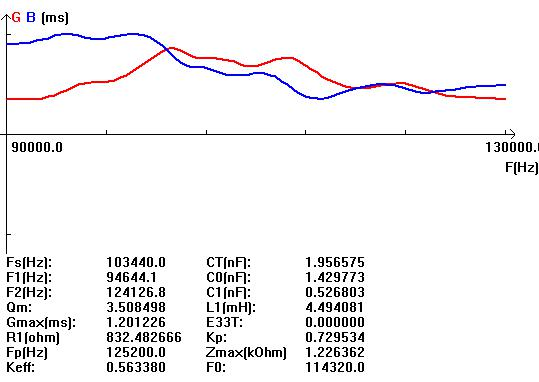

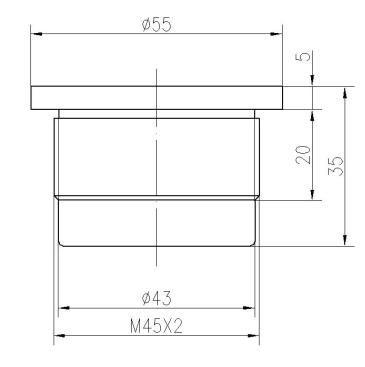

导纳曲线图 产品结构图
