浩蓝电子-专业生产加工、定制各种超声波换能器

名称 ：HLS-500KHz 水声换能器

型号 ：HLS-500F-01CL

频率 ：500KHz±5%

建议量程 ：0.3～30m

最小阻抗 ：220Ω±20％

电容量 ：1200pF±20％ @1KHz

灵敏度 ：探头驱动电压：24 V、距离 0.3m、

回波幅度 500 mV

工作电压 ：峰值电压＜600Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:7.5°±10%，

锐度角:18°±10%

外壳材质 ：钛合金

用途 ：超声波流量计，水下测距仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：90g±5％（线长：1m）

接线说明 ：红：换能器＋，白：换能器－，黑：屏蔽线；（默认不带温度传感器）

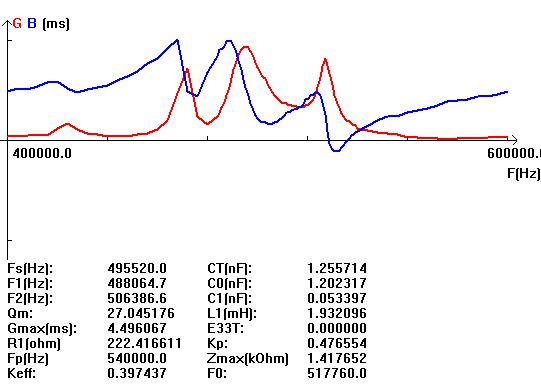

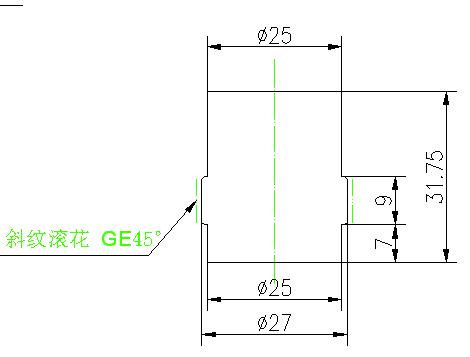

导纳曲线图                                       产品结构图
