名称 ：HLS200KHz-50KHz 水下测距换能器

超声波淤泥界面仪换能器-不锈钢

型号 ：HLS-50/200-NBCL

频率 ：200KHz±5%/50KHz±5%

建议量程 ：200KHz 0.6～120m

50KHz 3～500m

最小阻抗 ：50KHz:180Ω±20％

电容量 ：50KHz:4000pF±20％ @1KHz

灵敏度 ：探头驱动电压：500Vpp、距离：0.8m、

回波幅度：1.5 V（50KHZ）

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤10 公斤或者 1MPa

角度 ：(波束宽度)半功率角@-3dB:7.5°±10%，

锐度角:17.5°±10%（200KHZ）

(波束宽度)半功率角@-3dB：27°±10%，

锐度角:68°±10%（50KHZ）

外壳材质 ：不锈钢+ABS

用途 ：超声波流量计，水下测距仪

安装尺寸 ：详见产品结构图

防护等级： IP68

重量 ：1200g±5％（线长：10m±0.3m）

接线说明 ：（三线）：红：换能器＋、蓝：温度传感器＋、黑：公共－；

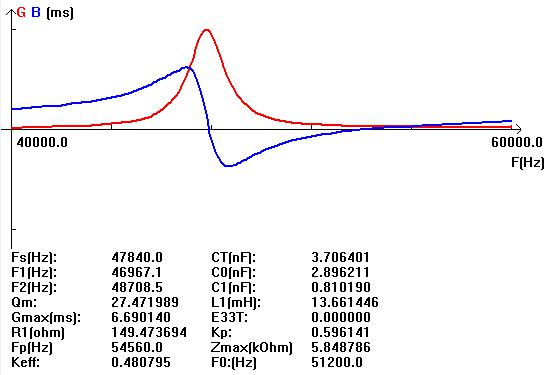

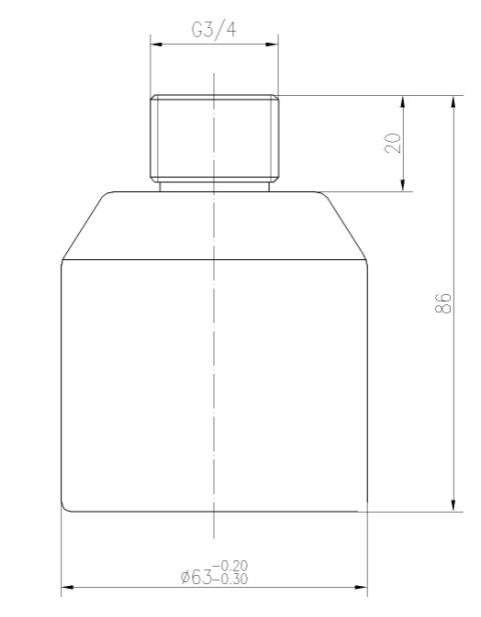

 导纳曲线图                                     产品结构图
