名称 ：200KHz-50KHz 水下测距换能器

超声波淤泥界面仪换能器-聚四氟

型号  ：HLS-50/200-NCCL

频率  ：200KHz±5%/50KHz±5%

建议量程  ：200KHz 0.6～120m

50KHz 3～500m

最小阻抗  ：600Ω±20％

电容量  ：4300pF±20％ @1KHz

灵敏度 ： 探头驱动电压：600Vpp、距离：0.8m、

回波幅度：15 V（200KHZ）

工作电压  ：峰值电压＜600Vpp

工作温度  ：-40～+80℃

压力  ：≤10 公斤或者 1MPa

角度  ：(波束宽度)半功率角@-3dB:7.5°±10%，

锐度角:17.5°±10%（200KHZ）

(波束宽度)半功率角@-3dB：27°±10%，

锐度角:68°±10%（50KHZ）

外壳材质  ：聚四氟乙烯

用途  ：超声波流量计，水下测距仪

安装尺寸  ：详见产品结构图

防护等级  ：IP68

重量  ：900g±5％（线长：10m±0.3m）

接线说明 （三线）红：换能器＋、蓝：温度传感器＋、黑：公共－；

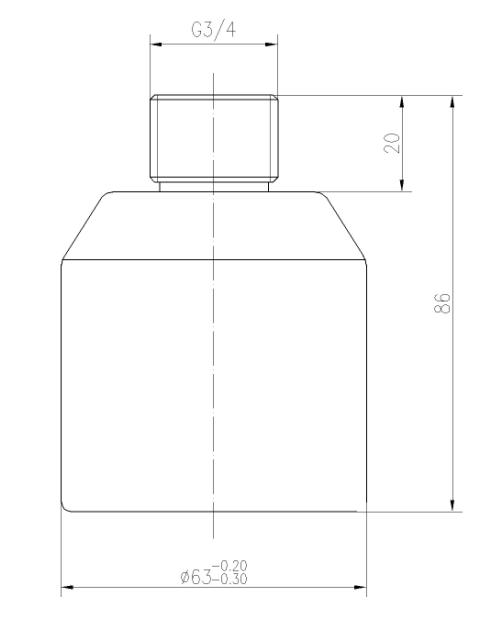

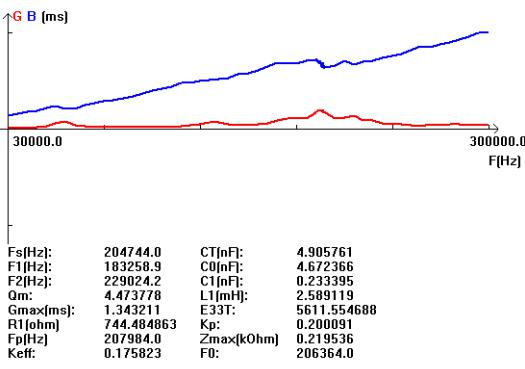

导纳曲线图                                      产品结构图
