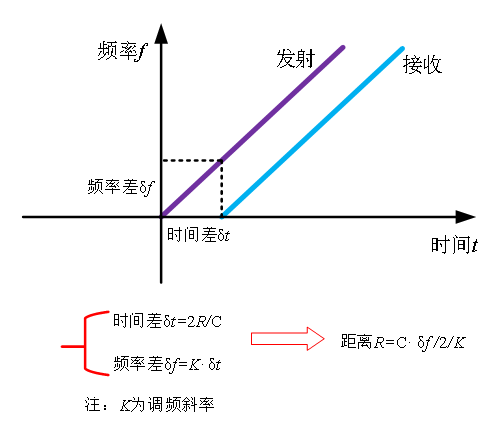

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速C和调频斜率K已知，因此估算出频率差δf，便可得到雷达安装位置料面的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

特点：

1.毫米波雷达，测量精度最高可达±2mm，测量最小盲区为0.1m。

2.更小的天线尺寸，满足了更多的工况场合测量。

3.多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于

其他雷达产品具有更高的可靠性。

4.拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

5.动态信号范围更大，对于低介电常数介质的测量更加稳定。

6.多种测量模式，快速测量模式下雷达反应时间小于1S

测量介质：固体

测量范围： 0.1m~30m/0.3 ~150m

过程连接： 法兰≥DN80

过程温度： -40～120℃/-40～200℃

过程压力： -0.1～0.3MPa

天线尺寸： 76mm透镜天线

天线材质：PTFE

精    度： ±5mm

防护等级： IP67

中心频率： 80GHz

发 射 角： 3°

电    源：两线制/DC24V

四线制/AC220V

六线制/DC12-24V

外    壳：铝/塑料/不锈钢

信号输出：两线制/4...20mA/HART协议

四线制/4...20mA/HART协议

六线制/4...20mA/RS485/Modbus协议
