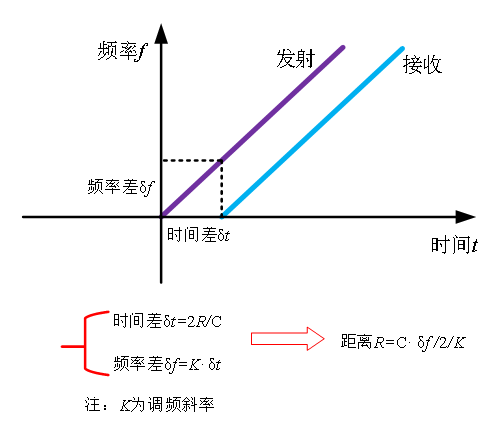

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系:R=C(速度)*δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知,因此估算出频率差δf,便可得到雷达安装位置料面的距离R,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。
特点:
1.毫米波雷达,测量精度最高可达±2mm,测量最小盲区为0.1m。
2.更小的天线尺寸,满足了更多的工况场合测量。
3.多种透镜天线,更小的发射角,更集中的能量,回波信号更强,同等工矿条件下,相比于
其他雷达产品具有更高的可靠性。
4.拥有更强的穿透性,在有粘附及凝结的情况下也可以正常使用。
5.动态信号范围更大,对于低介电常数介质的测量更加稳定。
6.多种测量模式,快速测量模式下雷达反应时间小于1S
测量介质:固体
测量范围: 0.1m~30m/0.3 ~150m
过程连接: 法兰≥DN80
过程温度: -40~80℃
过程压力: -0.1~0.3MPa
天线尺寸: 76mm透镜天线
天线材质: PE
精 度: ±5mm
防护等级: IP67
中心频率: 80GHz
发 射 角: 3°
电 源:两线制/DC24V
四线制/AC220V
六线制/DC12-24V
外 壳:铝/塑料/不锈钢
信号输出:两线制/4...20mA/HART协议
四线制/4...20mA/HART协议
六线制/4...20mA/RS485/Modbus协议
