名称：40KHz 普通型换能器 C 型

型号：HLK-40-12CL

频率：40KHz±5%

建议量程：0.5～12m

最小阻抗： 250Ω±20％

电容量 ：3000pF±20％ @1KHz

灵敏度 ：带载驱动电压：500Vpp，距离 0.6m，

回波幅度 300mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:11.3°±10%，

锐度角:26.6°±10%

外壳材质 ：304

用途 ：煤矿巷道风速仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：1535g±5％

接线说明 连接器（LP-16-J03SX-4XX）：1：换能器正、2：换能器负、3：屏蔽

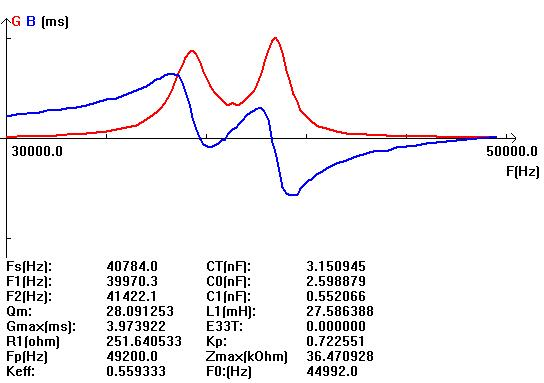

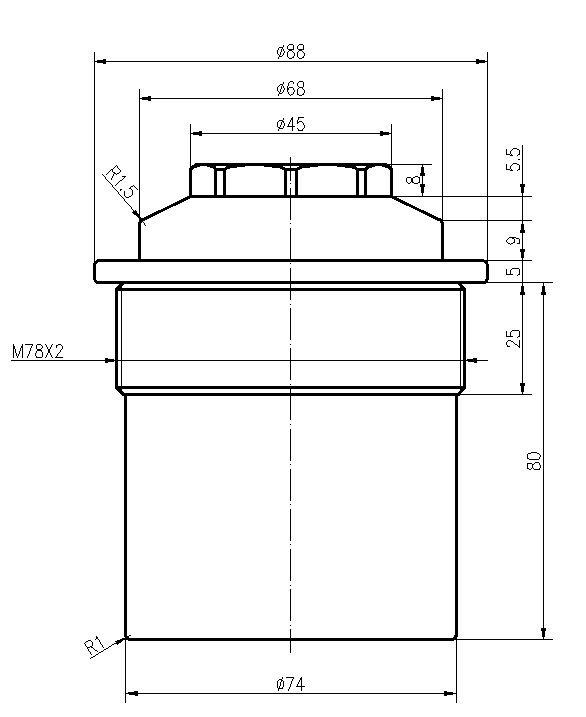

导纳曲线图                                产品结构图
