名称 ：49KHz 防爆型换能器 B 型（一体式）

型号 ：HLK-49-08CL-FB

频率 ：49KHz±5%

建议量程 ：0.4～8m

最小阻抗 ：200Ω±20％

电容量 ：3100pF±20％ @1KHz

灵敏度 ：空载驱动电压：500Vpp，距离 0.6m，

回波幅度 150mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:11.2°±10%，

锐度角:26.5°±10%

外壳材质 ：不锈钢

用途 ：煤矿巷道风速仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：1020g±5％（线长：16cm）

接线说明 一体：接口（3PIN,2.54mm 端子）：红正，白负，黑屏蔽线；

接口（3PIN,2.0mm 端子）： 白黑为温度传感器线（MF58-502F3470）

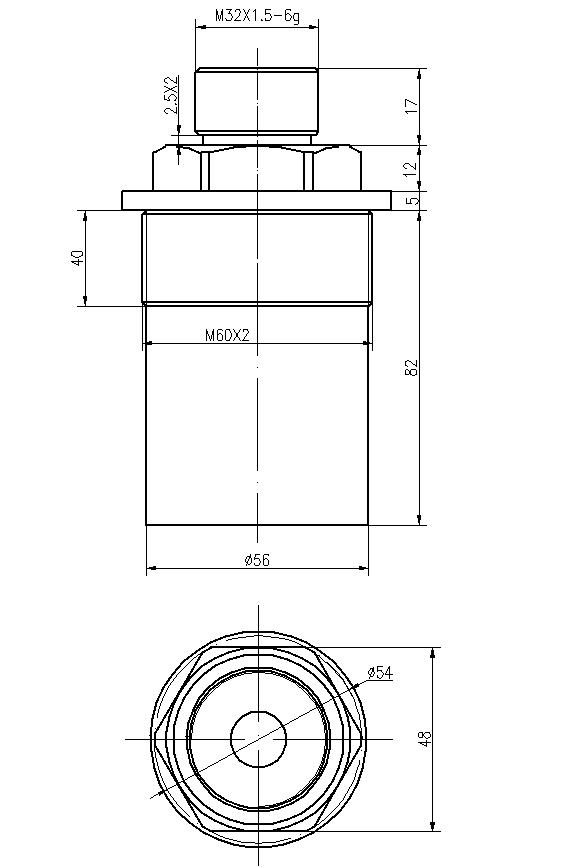

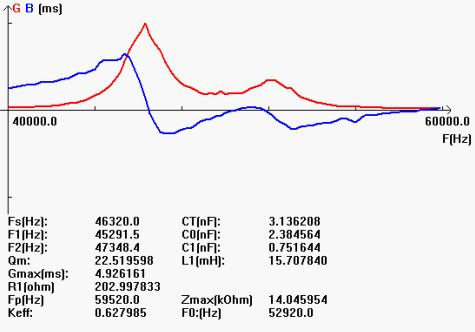

导纳曲线图                       产品结构图
