名称 ：64KHz 换能器 B 型（一体式）

型号 ：HLK-64-05CL

频率 ：64KHz±5%

建议量程 ：0.3～5m

最小阻抗 ：450Ω±20％

电容量 ：1150pF±20％ @1KHz

灵敏度 ：带载驱动电压：500Vpp，距离 0.6m，

回波幅度 100mV

工作电压 ：峰值电压＜1500Vpp

工作温度 ：-40～+80℃

压力 ：≤3 公斤或者 0.3MPa

角度 ：(波束宽度)半功率角@-3dB:11.5°±10%，

锐度角:27.3°±10%

外壳材质 ：不锈钢

用途 ：煤矿巷道风速仪

安装尺寸 ：详见产品结构图

防护等级 ：IP68

重量 ：880g±5％

接线说明 一体：接口（

3PIN,2.54mm 端子）：红正，白负，黑屏蔽线；

接口（3PIN,2.0mm 端子）： 白黑为温度传感器线（MF58-502F3470）

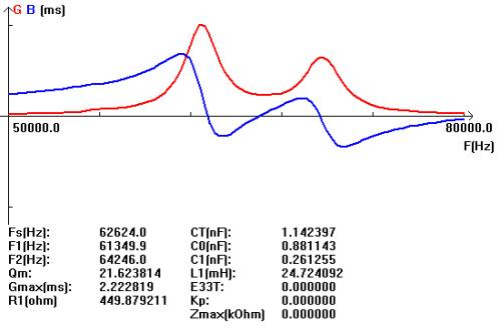

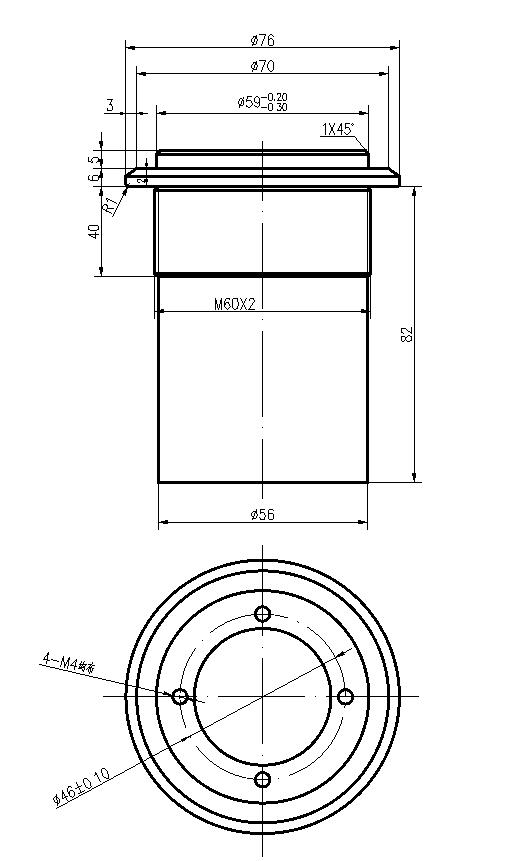

导纳曲线图                             产品结构图
